Paso 8: Importación de mallas STL en Inventor y convertir en Base de características
Cada STL entonces era importado en Autodesk Inventor y guardado como un archivo nuevo de PRT.
Usé el plugin de Autodesk malla Enabler para convertir la malla en una función de Base.
Este método funciona mejor con mallas en 12k triángulos en la malla. Según el conteo de tres sobre 12k, empieza a empantanen y usted tendrá que dividir su malla en módulos. Gracias Xander por los consejos en este proceso.
- Parte nueva

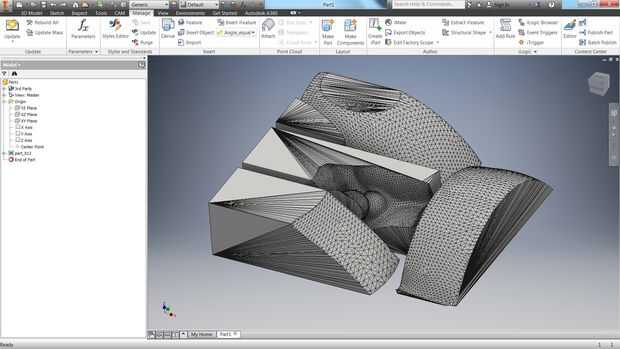

- Administrar -> importar

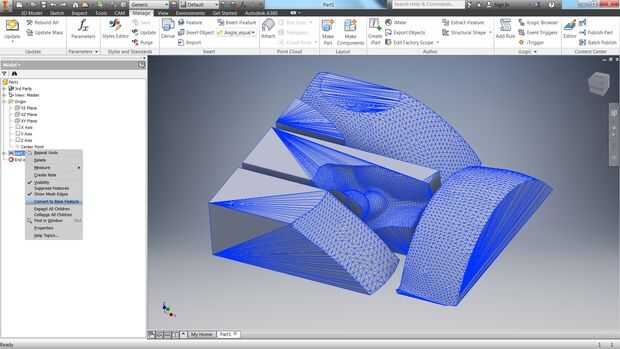

- Haga clic derecho en la parte de importación en el menú modelo
- Seleccione "Convertir en Base de característica"

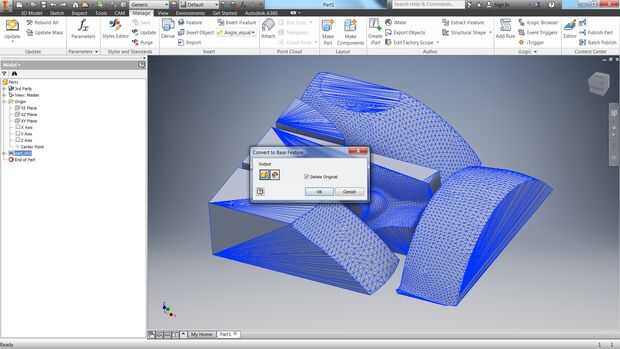

- En el menú emergente, seleccione el icono de "Sólido" y "Eliminar Original" y haga clic en "Aceptar".
- La malla es ahora un cuerpo sólido.
