Nabi USB On-The-Go / Cable OTG

USB OTG es lo que le permite conectar dispositivos usb en tabletas y teléfonos inteligentes. No es nada especial, sólo un cable usb que tiene un conector micro usb en un extremo y un conector usb hembra en el otro. Desafortunadamente, Nabi (ahora propiedad de Mattel) no poner conectores micro usb en sus tabletas y están fuera de stock de los cables del adaptador USB OTG en su página web... Argh... Hice algunas investigaciones y tenía una teoría sobre el conector. Keith Green (aka: kgreen30) hizo una reseña muy cool aquí de cómo cargar de forma inalámbrica un tablet nabi, y su fotos y conexiones del cable me ha llevado a que el cable USB OTG fue posible. Gracias Keith!

FYI, un dispositivo USB OTG sabe cuando un cable otg del usb esté enchufado porque el pin 5 en el conector micro usb está conectado a tierra (a veces a través de una resistencia). Keith descubre que un lado del conector de nabi tiene todos los cables usb. Y descubrí que el orden de los pines es exactamente igual que un conector micro usb. Los pines no utilizados se encontró, estaba el pin seleccione USB OTG. Era mi teoría, y ahora se ha demostrado.

So... Primer paso. Consiga un cable usb de Nabi y cortar por la mitad. Además, Búscate un adaptador USB OTG de amazon y corte el micro usb end apagado.

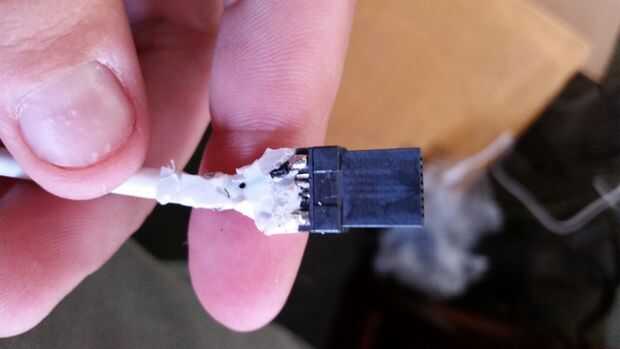

Raspar el plástico y el aislamiento de alrededor del conector de Nabi hasta se parece a la imagen. Tendrás que haga palanca y retire el escudo de metal. Tenga cuidado, mientras que los pernos no demasiado pequeños, es fácil de cortar un cable una vez que tenga el escudo.

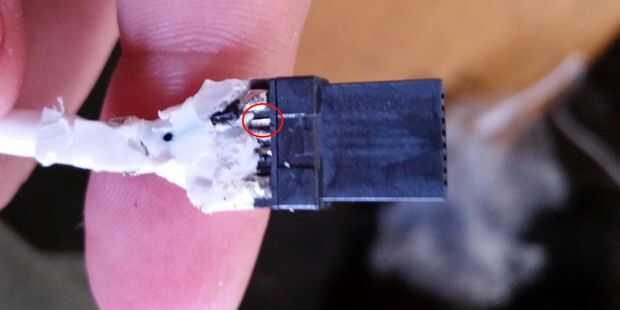

Usted necesitará un cuchillo como ese plástico es muy resistente. Una vez que baje el escudo metálico, usted necesitará raspe el plástico de los pines no utilizados (está al lado del conector de tierra / cable negro). El pin no utilizado en mi cable realmente fue corta, tuyo no puede ser. La foto de arriba es después pongo un pin bueno, por lo tuyo puede no coincidir bastante la imagen, pero debe estar cerca.
