¿Nacade - la máquina de Arcade desnudo de frambuesa Pi (11 / 13 paso)

Paso 11: cableado

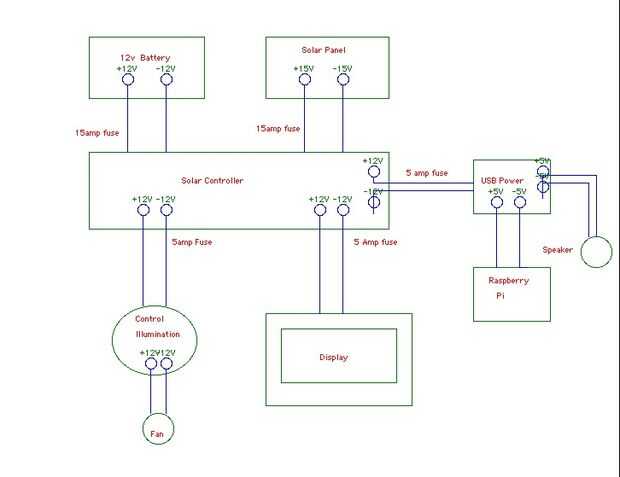

Ser un sistema de 12v, la unidad es una bastante básica para conectar. El regulador solar es el centro donde poder es dirigido desde una fuente de carga a la batería y luego a la carga para poder entra y sale a través de este centro. Se han añadido entre los cables de positivo para la protección de fusibles.

El Raspberry Pi obtiene su poder de un Kensington Powerbolt adaptador coche duo como fuentes de alimentación de 5v estables. He añadido otro 12v a 5v cargador para el altavoz del USB por lo que puedo controlar la carga con un interruptor en la parte posterior de la unidad. Esto corta la corriente cuando ha llegado a plena carga (tiende a hacer ruidos de chasquidos).

9AH batería sellada pesa casi 3 kg pero tiene una amplia cantidad de capacidad de reserva. El sistema dibuja sobre 900mA que fácilmente da de cinco horas de tiempo de ejecución.
