Paso 10: Calibrar termistores
Termistores de cambian en la resistencia al exponerse a temperaturas frías y calientes. El cambio que ocurre no ocurre de forma lineal sin embargo, para que cuando la temperatura se asigna a la resistencia del termistor en un gráfico la línea que produce es una curva.
Por suerte hay gente inteligente ahí fuera que nos ha dado herramientas que pueden utilizar para traducir la resistencia a la temperatura correcta. Utilicé un esquema de calibración propiedad de Tony DiCola y lanzado bajo el la licencia MIT. El bosquejo las entradas de 3 temperatura y encuentra los tres coeficientes necesarios para llevar a la ecuación de Steinhart-Hart. Esta ecuación traducirá la resistencia del termistor a temperatura en fahrenheit.

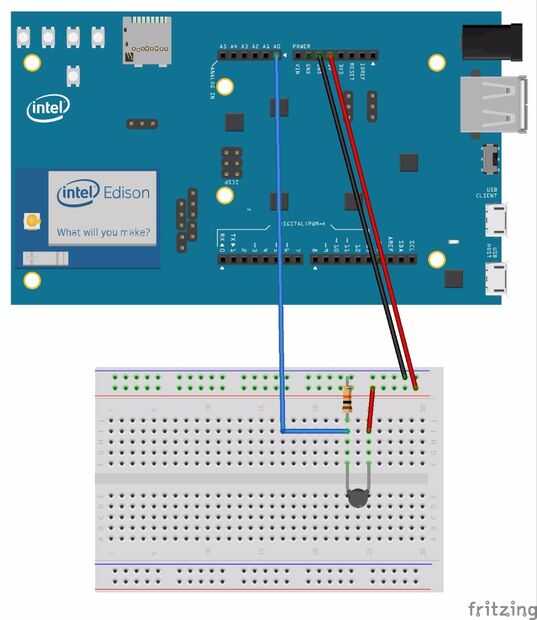

-Tome un termistor y un resistor de 10K y conectarlo a un pin analógico usando un circuito divisor de tensión.

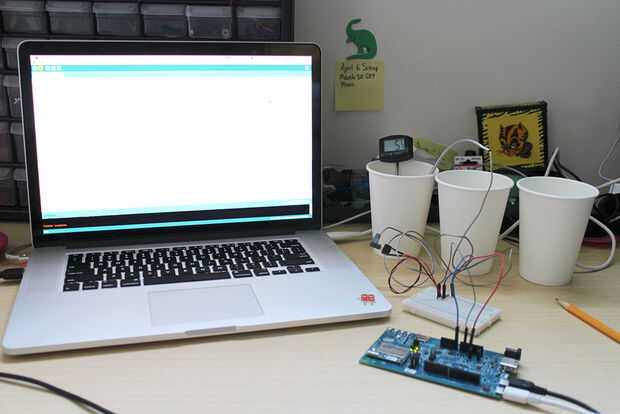

-Llenar 3 vasos de agua que varían en temperatura: hielo, temperatura ambiente y caliente. Usted también necesitará el termómetro digital para leer la temperatura de cada vaso de agua.
-Subir el código a la Edison con Arduino breakout. Abrir el monitor serial y siga las instrucciones. Una vez haya completado las instrucciones, puedes obtener tres coeficientes, escribir estos, que son enchufadas en el código final.
