Nadine: La parrilla Twitter (1 / 19 paso)

Paso 1: materiales

La mayoría de los materiales va a construir la caja de control, que conecte las sondas de temperatura y donde puede leer la temperatura y la configuración de control. Construí mi caja de control con 4 sondas de temperatura y 2 juegos de mandos, un sistema para cada par de puntas de prueba. Esto es porque se agregarán algunos hardware externo más adelante para ampliar mis entradas. Vamos a hacer una caja de control con 2 sondas de temperatura y 1 juego de perillas de control de.

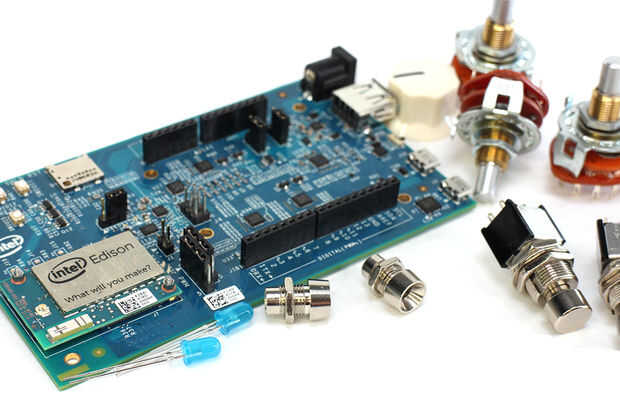

Materiales

Si los enlaces están entre paréntesis, que significa que es lo que fui, pero usted puede elegir cualquier clase que te gusta.

[1] parrilla (el mío es un modded Char-griller Smokin ' Pro)

[1] Edison con placa de desarrollo Arduino

[1] Grove RGB LCD pantalla

[1] Grove Base escudo - esto puede ser omitido por la pantalla de conexión al bus I2C a través de A4 y A5

[1] Shield Adafruit Proto

[1] interruptor rotativo 8 posiciones

[1] conmutador de 6 posiciones

[2] sondas termistor de reemplazo de termómetros digitales

[2] mono audio de 2.5mm

[2] Perilla cubre (crema acanalado grande)

[2] interruptor de SPDT (DPDT stomp switch)

[1] interruptor basculante

[2] LEDs con los titulares de cromo

[6 "x 6"] 1/8" acrílico hoja

[9] 10K resistencias de Ohm

[7] 1K resistencias de Ohm

[2] cables USB - tipo A micro-B

[1] proyecto caja 8 "x 6" x 3 "

[1] digital termómetro

[3"] de cinta de espuma de doble cara (para el montaje de Edison en el recinto del proyecto)

Cable de conexión

Pintar (si usted quiere pintar su parrilla y coincide con la caja de control a él)

La por debajo de la marca es lo que elegí, Compruebe hacia fuera más marcas de pintura en el paso de "pintura de la parrilla".

[1] cartilla de Dupli-Color gris motor

[3] Dupli-Color Detroit Diesel verde alpino

[1] Primer plástico rust-Oleum (para la caja de la caja)

Acceso a:

Soldadura de hierro

Dremel con el accesorio de la rueda de corte

Regla

Impresora

Taladro con diferentes brocas

Alicates, cortadores y peladores de alambre

Cortador del laser (utilizado para cortar acrílico sabe selectores... no es absolutamente necesario)

Herramientas de mano general, dependiendo de cuánto usted desea mod su parrilla
