Paso 4: La construcción
Puede o no puede encontrar trozos de cable y conectores de la UnBuild útil en el siguiente.
Corte el cable prolongador a la mitad, use uno de los extremos para la entrada al horno, el otro a la salida. Conéctelo a la entrada de energía en el tablero. Ahora es el momento para la "prueba de humo" en enchufe, Manténgase alejado de todos los cables en el tablero del panel de control. La Junta debe encender. El control generalmente debería funcionar. "Inicio" normalmente hace no como la Junta piensa que la puerta está abierta. Si todo bien es seguir, si sale humo o chispas, tiene un problema, probablemente las conexiones equivocadas, usted puede necesitar un nuevo panel de control.
Encontrar las conexiones de "puerta cerrada". Estas conexiones necesitan ser puesto en cortocircuito juntos para simular la condición de puerta cerrada. Prueba el panel otra vez. Ahora comienzo debería funcionar.

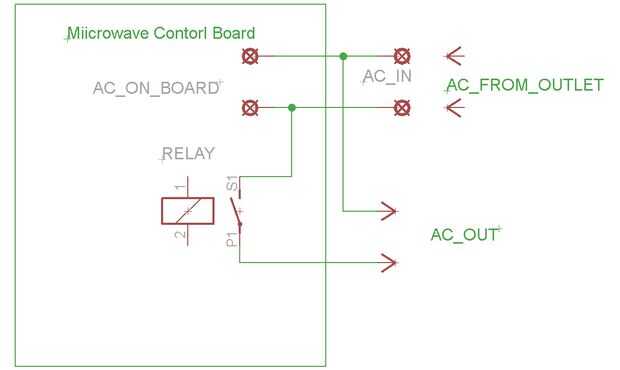

Si desea conectar un cable del circuito externo hasta el relé como se muestra en el esquema y fotos. Prueba otra vez.

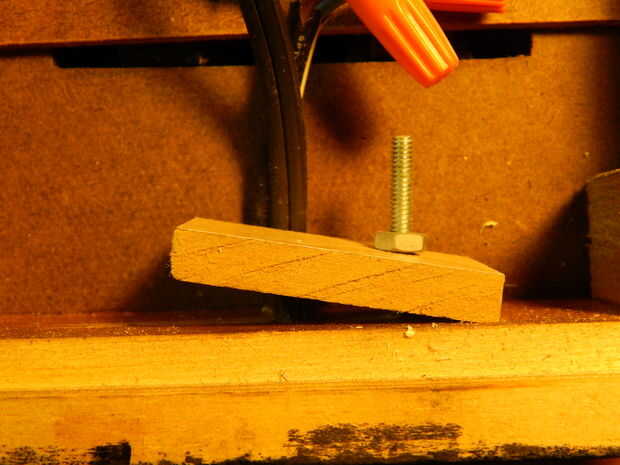

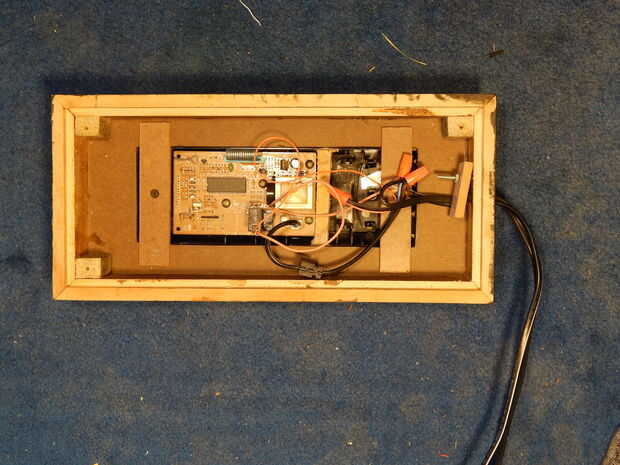

Si todo es bueno ponen al tipo en un caso. He hecho de madera y Masonite. Pegado algunos bloques de madera en el panel y utilizar tornillos para fijar en el caso.
