NAR modelo cohete carga (6 / 9 paso)

Paso 6:

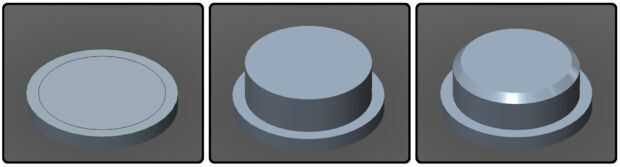

Dibujar un círculo de radio 8mm centrado en la cara superior de la clavija.  Sacar del círculo a 5mm de la superficie.  A continuación, seleccione la circunferencia del círculo y un bisel de 1mm.  Esto facilitará el tapón introducir en el cilindro principal en un paso posterior.  Esto completa el enchufe, así que guarda tu trabajo en formato .stl y .123d.

Nota: Especificar aquí una extrusión de 8mm y un orificio de 8mm en el cilindro principal probablemente, resulte en una interferencia encajará entre los dos.  Tomar ventaja de eso para generar una fricción apretado entre los dos (se requiere un raspado y lijado en un futuro paso).  Si no te importa adherir el tapón en más adelante, puede especificar un círculo ligeramente más pequeño (por ejemplo, 7.75 mm) para facilitar el montaje.
