Paso 1: Circuitos transferencia de energía inalámbrica

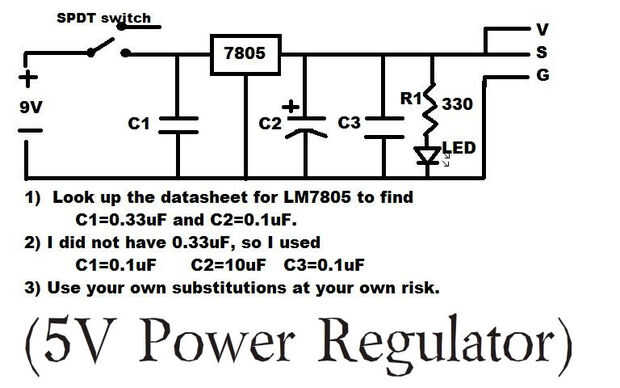

Si usted está preocupado por freír littleBits durante la prueba de la bobina de la transferencia de energía inalámbrica, recomiendo que generar un circuito de regulador de 5V. Para obtener instrucciones completas sobre el circuito del regulador de 5V, incluyendo piezas, visitan mi littleBits DIY ' ible, paso 1: energía!.
BOBINA PRIMARIA:
Envolver 30 cable de calibre 12 veces alrededor de un cilindro de 1,5 pulgadas, dejar cerca de 1 pulgada hacia fuera para girar y continuar alrededor del cilindro 12 veces más en la misma dirección. Debe haber dos cables de 3 pulgadas y un giro de centro. Apriete la bobina temporalmente con cinta para evitar colapso. No utilice pegamento caliente, porque se licuar en el horno.
Protoboard estos puntos para la bobina primaria:
- colector del transistor de NPN para el giro
- base de transistor NPN con un cable de bobina
- lado negativo del diodo a otro cable de la bobina
- emisor del transistor de NPN para resistencia de 100 ohm
- lado positivo del diodo a + 5V (señal littleBits)
- otro cable de la resistencia de 100 ohm a - 5V (tierra de littleBits)
BOBINA SECUNDARIA:
Envuelva el alambre de calibre 26 24 veces alrededor de un cilindro de 1,5 pulgadas, dejando dos plomos de 3 pulgadas. Cinta adhesiva o flejes unir la bobina temporalmente para evitar el colapso.
Protoboard estos puntos para la bobina secundaria:
- cada cable de led a cada cable de la bobina el rojo.
La orientación del led rojo no importa.
PRUEBAS:
En este punto debe ser capaz de convertir en 5V. Traer la bobina secundaria sobre la bobina primaria para ver si enciende el led rojo. Comprobar el transistor y el regulador de 5V para el calor. Si bien está caliente o si el led en la fuente de alimentación rojo va dim, apague rápidamente y compruebe las conexiones de un cortocircuito.
DE SOLDADURA:
Si todo funciona como usted piensa que debería, la soldadura para arriba! Asegúrese de que se deslice dos segmentos del abrigo del encogimiento en los cables de la bobina secundaria para evitar que el led lleva haciendo contacto. Una vez que se sueldan, deslice el abrigo del encogimiento y calor reducirlo con una llama. Los puntos positivos y negativos se extienden desde la primaria (véanse los pasos 5 y 6) de la bobina con el alambre aislado.
Mi fuente de información para construir estos bobinas procedentes de YouTube video "mejorado – Simple Wireless sistema eléctrico", que slider2732 publicado bajo licencia de Atribución Creative Commons. Tiene varios videos sobre este tema.
