Paso 5: Hacer: preparación de la electrónica.
Antes de fijar que necesita saber una cosa que no es una alimentación corriente lámpara (es decir que no tiene un acorde que puede enchufar). Si desea que le estoy dando un poco pero importante información sobre cableado a través de la red de CA, todavía me gusta que sea alimentado por batería.
Hacer un con pilas de uno!
- Elegir el panel de luz.
Elegir la luz del panel una causa muy interesante de parte tienes un montón de opciones, de la tuerca me consejos para utilizar un panel de LED de su color deseado y la forma. Aquí utiliza un panel led de forma circular y luego hizo un cilindro usando papel translúcido y utilicé plástico transparente y potencia de mi grupo es: 5v, 0. 25A.
- Elección de la batería
Elección de la batería es muy sencilla leer la potencia nominal del panel o si no está escrito solo dime cómo es el panel y decirle la clasificación aproximada del panel y acabo de comprar o si simplemente usted tiene uso en el circuito.
- Montar el circuito!

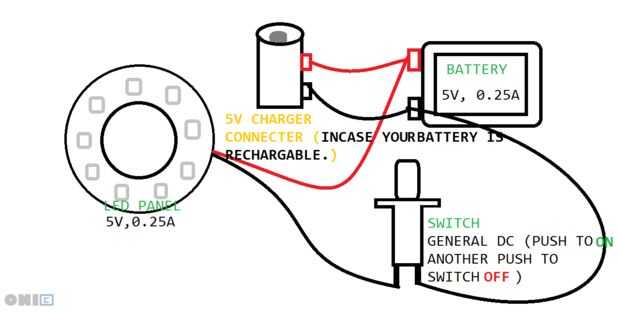

Ahora, esto es causa de circuito muy simple es solo una luz, la batería y el interruptor de circuito, pero todavía le estoy dando el circuito.
Ahora ya está todo preparado ahora usted se está mudando a la parte de montaje!

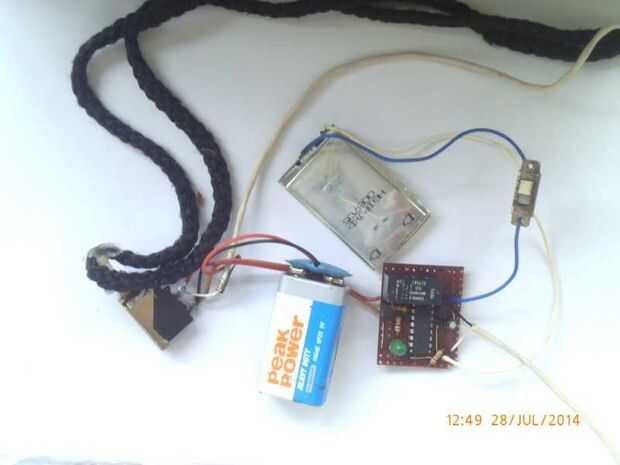

Nota: La segunda imagen de este paso he subido contiene el circuito de control remoto también para que no se confunda.
CONTROL REMOTO DE UNO!

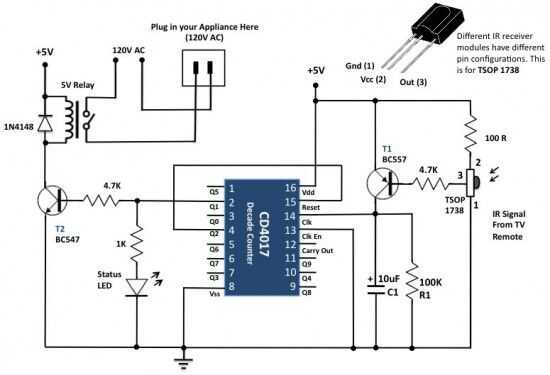

Aquí elegir las medidas del panel y batería son los mismas pero la realización del circuito es diferente le estoy dando el circuito para ese módulo de control remoto pero usted puede conseguir más información en:
http://Embedded-Lab.com/blog/?p=3071
Pero el circuito que te di, utiliza un relé (incluso mi circuito tiene un relé pero no usarlo), pero usted no tiene que perder energía en la conmutación de relés por lo que puede hacer a través del conmutación BC 547 transistor y luego conecte al interruptor de circuito de la lámpara básica. Si aún no reciben este siente por favor libre de pm me o ponerse en contacto conmigo.
