Paso 2: Dibujar nautilus

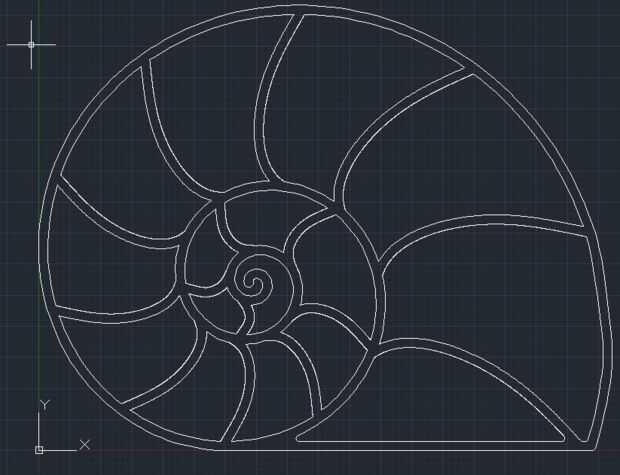

He utilizado AutoCAD LT para dibujar el perfil de la plataforma.
En primer lugar, me dibujó una espiral logarítmica y luego cortarlo en secciones regulares mientras consulta fotos de nautilus cáscaras para obtener las proporciones aproximadamente correcta. Cerca del centro de la espiral, las secciones de barren hacia fuera dos veces el ángulo porque no quería que los estantes del centro pequeñas. Yo entonces compensar la espiral 0,75 '' como un grueso de estantes que parecía adecuado.
La escala global de los estantes es tal que dos perfiles se pueden cortar de una sola de 4' x 8' hoja de madera contrachapada. Esto hace que las dimensiones aproximadamente 46'' x 36''.
Tanto el AutoCAD LT dibujo y un. DXF se unen.
