Navaja de AVR (13 / 14 paso)

Paso 13: Preparando el pulsador

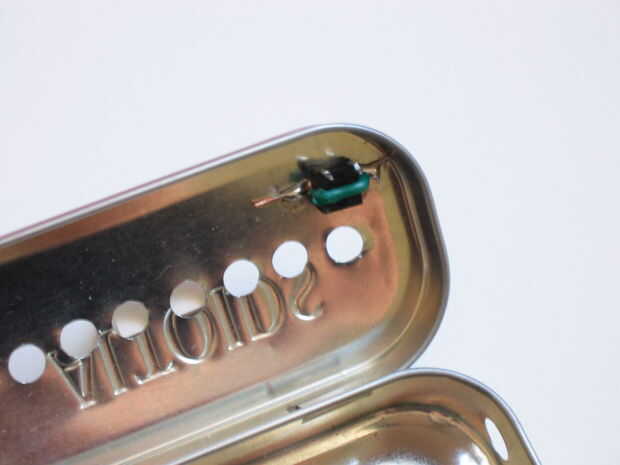

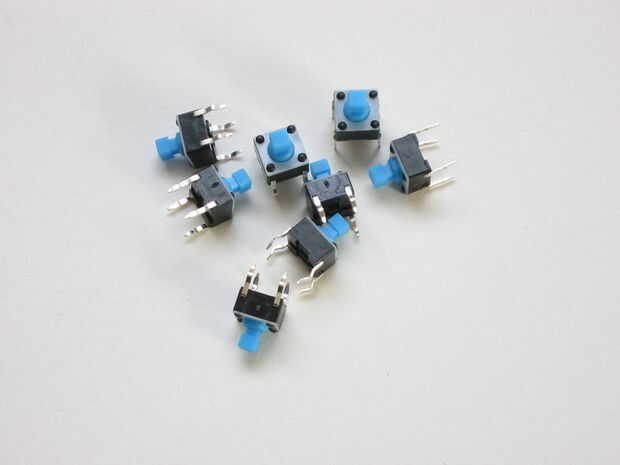

Preparar un pedazo corto de alambre sólido formando en forma de U la cabe perfectamente sobre el fondo del interruptor. Aplicar una gota de soldadura a cada lado del agujero, dejar espacio para el interruptor y coloque el interruptor en su lugar. Derretir la soldadura y empuje el cable en su lugar. Deje que la soldadura endurece y repita del otro lado. Esto debe Coloque y fije el interruptor en su lugar.

Preparar dos trozos de alambre trenzado por cortar a la longitud y pelar ambos extremos. Asegúrese de que los cables sean lo suficientemente largos para que abra completamente la tapa de la lata. Soldadura a dos pernos apropiados en el interruptor y luego deslice trozos de tubo termo retráctil sobre las articulaciones para proteger y fortalecer a los. La soldadura al otro para fines en sus respectivos orificios en el tablero.

Con cuidado Enrosque los cables entre los LEDs y asegúrese de que no se sientan en la cima de las pilas. Separó los dos pasadores en el interruptor para que el LED de la derecha se deslizó entre ellos. Los pines del interruptor son muy frágiles (los otros dos se desprendió).

Nota el pin PA7 PCINT7 6 está configurado para escuchar un cambio de estado. Presionando el pulsador tira el perno alto y SIGNAL(PCINT0_vect) se ejecuta. Basado en la duración de la pulsación, no pasa nada (crudo contra rebotes), el estado es avanzado (pulsación corta) o el programa es avanzado (pulsación larga).
