Navaja de AVR (5 / 14 paso)

Paso 5: Breadboarding el proyecto

Porque gran parte del trabajo de este proyecto es realizado por el microcontrolador, hay muy pocas partes externas. Después de comprobar que su programador y herramienta de la cadena están en orden, sería una buena idea para protoboard el circuito y asegurarse que todo funciona como se anuncia.

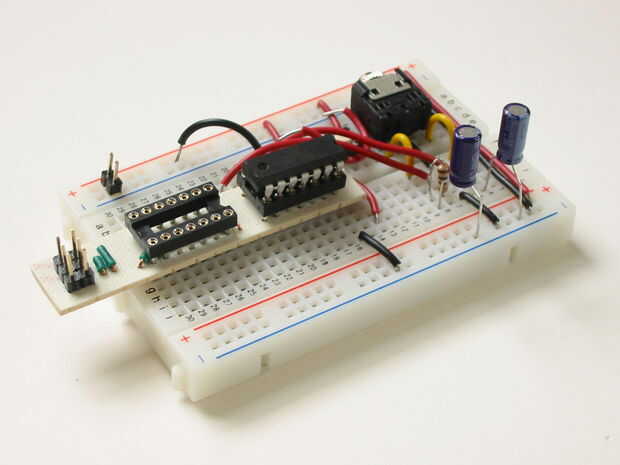

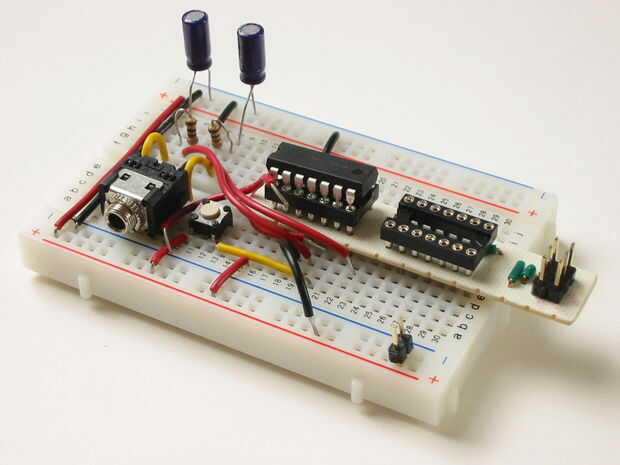

Las imágenes de abajo están en mal estadas hasta versiones de la placa real que había establecido. Usé los LEDs en la lata de modelo y apalancar la cuna y el chip para usar en varias fotografías. El cableado general básicamente conecta pines activadas a algunas piezas y luego a tierra.

Nota El orden de los pines y LED no es lo mismo en el protoboard y el PCB (aunque supongo que usted podría hacer lo mismo). En el código, verá piezas de código que necesita ser activado o comentada dependiendo de si el objetivo es la placa o PCB.
