Paso 9: Acabar con el HW

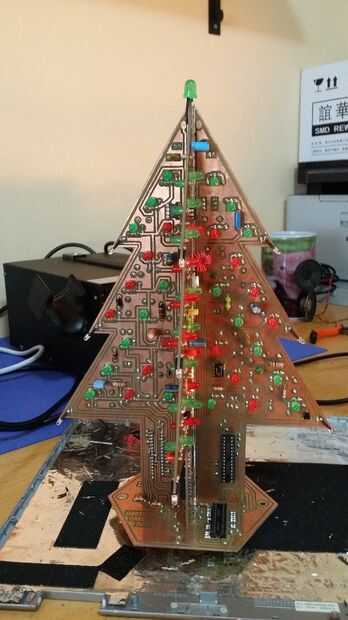

Una vez que tenga la forma del árbol y la base, usted puede soldar juntos. El suministro de las líneas que controlan los LEDs y el micrófono y el ATMega328 también son soldados de la base del árbol en la parte inferior de la forma. Los dibujos de la base que hemos añadido a la primera etapa tiene la forma perfecta de ambas hojas de baquelita juntos. Así que será fácil de soldar las líneas correctas.
Después de eso, debe atornillar la base en la caja de madera. Hemos utilizado dos tornillos pero depende de la caja que utilizas, si no tienes suficiente espacio acaba de poner uno pero trata de poner en el centro de la caja y si usted tiene un montón de espacio, debe poner unos tornillos para hacerlo que esté muy apretada.

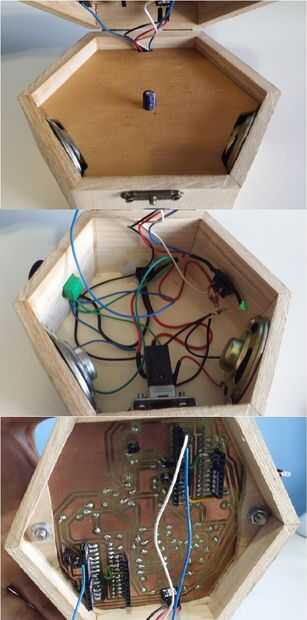

Una cosa que recomendamos es cada pin del ATMega328 en el interior de la caja, debajo de la base de la etiqueta. Eso lo hará más fácil si desea agregar cualquier otra funcionalidad. La tercera imagen muestra lo que hicimos para nuestro árbol.
También se puede ver en esa foto cómo ponemos los altavoces. Les conectamos unos cables precortadas porque si uno de ellos se rompe se puede reemplazar fácilmente. Lo mismo para el botón y el interruptor.
Otra cosa que hicimos, que no es necesario, es la placa de madera con el condensador. También utilizamos la DREMEL nombrado antes para hacer la forma de la caja. Mente los cables, los altavoces y la bisagra! El condensador ayuda a dejar de fumar y poner otra vez la placa de madera, que cubre todos los cables dentro de la caja mejora su aspecto. Usted será capaz de mantener las cosas dentro de la caja!

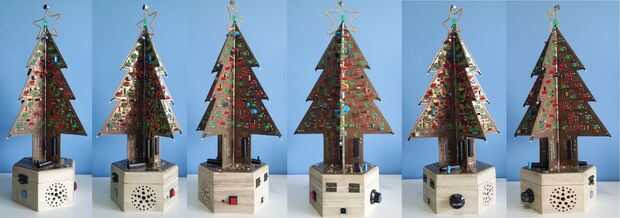

La segunda imagen muestra cómo se ve finalmente. Intentamos hacer fotos de todos los ángulos para que tengas una idea de lo que debe llegar después de todo estos 9 pasos.
