Paso 1: Circuito en PCB Wizard
La primera cosa a hacer es descargar el software gratuito que hemos utilizado para diseñar el circuito de árbol, PCB Wizard. Pondremos la URL para usted en caso de no tenerlo.
http://dfiles.eu/files/dtllkyi6o
La instale. Puede tardar unos minutos. Al hacerlo, descargar el ZIP he incrustado el paso antes. Una vez que lo tienes, descomprima el archivo. Dentro, encontrará cuatro PDF, dos por cada cara. Usted puede imprimir directamente desde allí pero si quieres cambiar algo, también puede utilizar los archivos del PCB Wizard que utilizamos. Está abierta a los cambios y mejoras, si así lo considera.

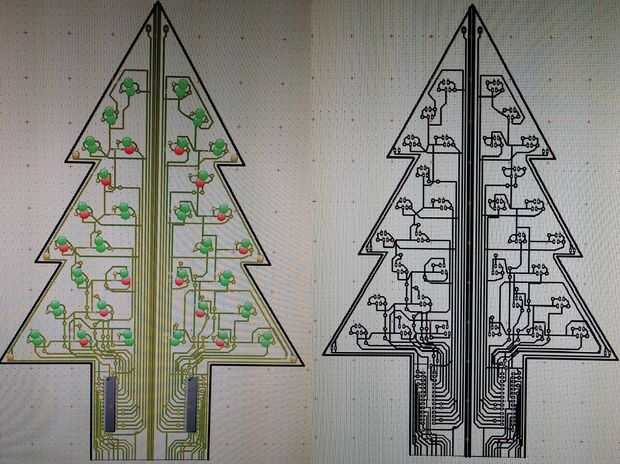

También hemos añadido algunas imágenes que muestran el proceso de construcción del circuito. En primer lugar, debe elegir el tamaño del árbol que usted quiere hacer. Hemos hecho forma A4. A continuación, ponemos la secuencia de LEDs construcción de filas de colores, uno verde y uno rojo, hasta llegar a la cima del árbol. Como se puede ver, no hay necesidad de usar la resistencia para cada LED como normalmente hacemos. Eso es porque estamos usando TLC5940 chips (http://www.ti.com/lit/ds/symlink/tlc5940.pdf). No necesitan tener una resistencia en cada perno que lleva un LED. Se puede ver uno en la parte inferior del árbol, que suministrará una cara de la forma. En la otra cara, colocamos los LEDs conectados y los otros TLC5940.

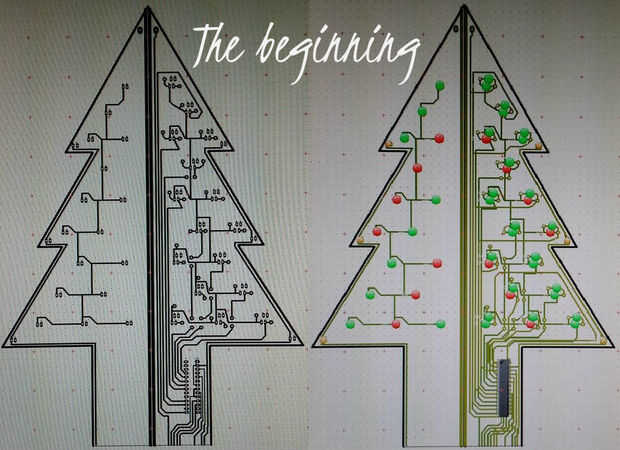

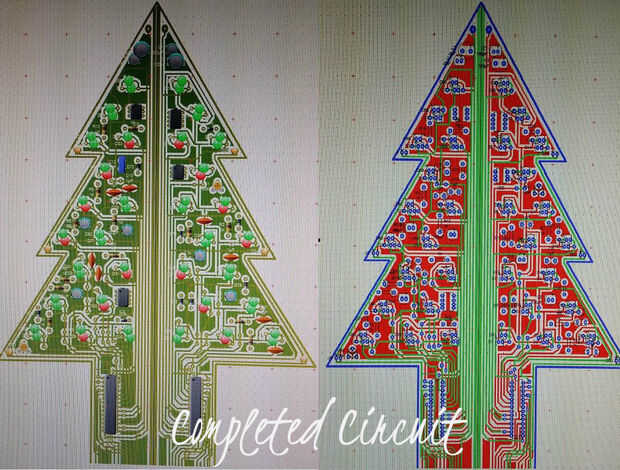

La segunda foto muestra la primera cara que hicimos. No está terminado todavía. La siguiente foto tiene todo el circuito construido. Hemos añadido algunos componentes al azar tratando de simular la decoración de árbol de Navidad. Utilizamos condensadores electrolíticos, resistencias, inductores, AOs y cualquier componente que usted quiera. Puede utilizar los rotos o quemados o quemados. No interferir en la funcionalidad del circuito si lo haces bien.

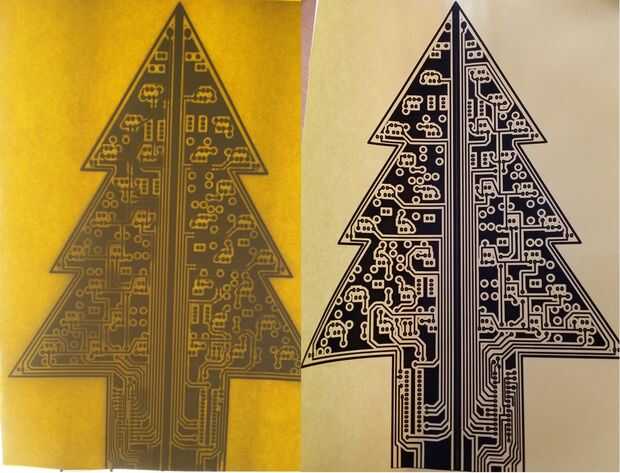

Y, por último, hemos puesto una imagen del circuito impreso en papel especial. Es amarillento, brillante en un lado y áspero y rugoso por el otro. Usted debe imprimir en el brillante, que consigue pegajosa al tocar el agua. El siguiente paso le mostrará qué hacer con el papel amarillento.
