Paso 8: La base

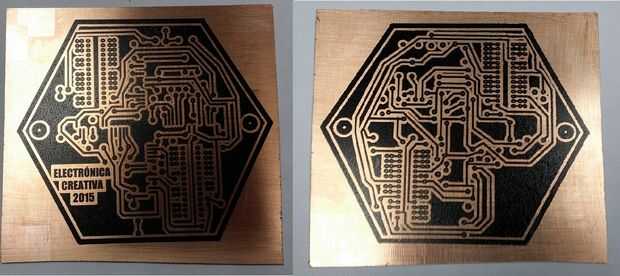

Como se puede ver en las fotos, es el mismo proceso que hicimos para la forma del árbol de Navidad. Impreso el circuito en el papel amarillento, le dio calor, poner en una bandeja con agua, secarlo y consiguió el mismo que muestra la primera imagen.

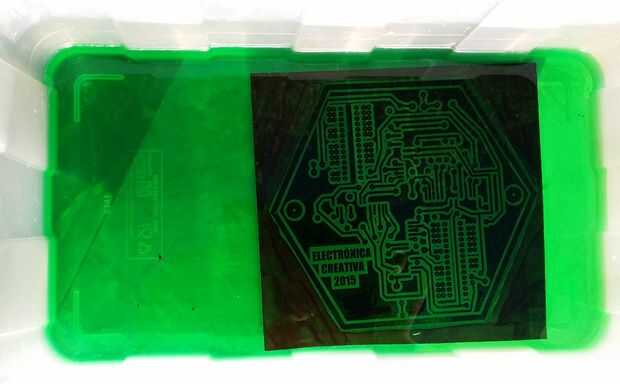

Luego, lo ponemos en el ácido, como muestra la segunda imagen. Tener cuidado con esto!

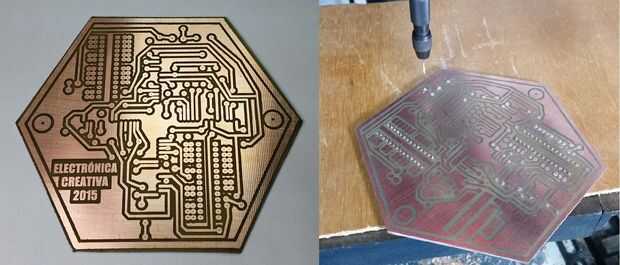

Una vez que tenemos el cobre adecuado para los caminos, cortamos la parte exterior, dejando sólo la forma que queríamos para la punta de la caja. Se puede ver que la tercera imagen muestra el hexágono que hablamos. Después de eso (como lo hicimos antes) hacer la parte de perforación, taladro de un agujero en cada conexión y también los más grandes agujeros para los tornillos de fijación en ambos lados. No te olvides de lijar el exterior de las hojas también.

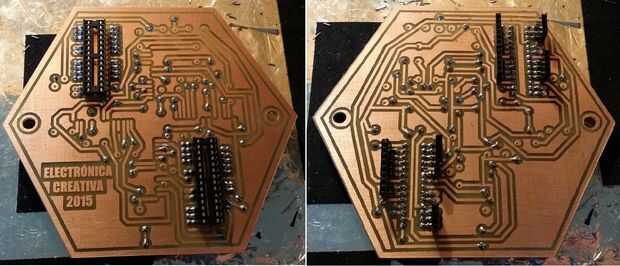

La última cosa a hacer es la soldadura. En este caso, ponemos unos pasadores de repuesto en las que el ATMega328 no utiliza para la función de árbol por lo tanto, si quieres poner cualquier otra funcionalidad al árbol que basta con programar el micro e inserte los pernos necesarios. De fácil uso, le recomendamos que escriba el nombre del pin en un papel pegajoso y ponerlo en el lugar correcto, lo agradecerá!
