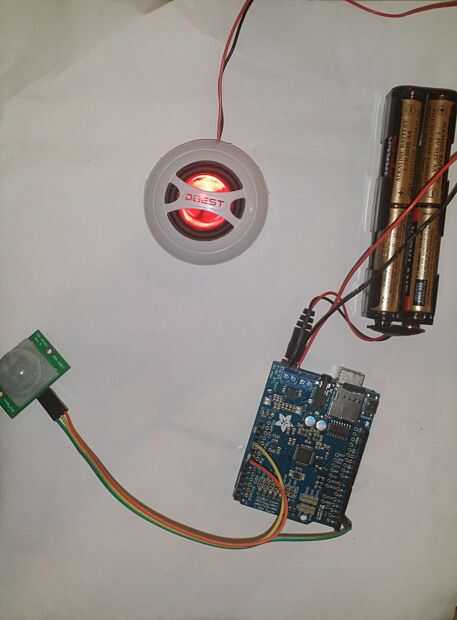

Paso 2: Montar tu Arduino, Sensor PIR, altavoz y escudo

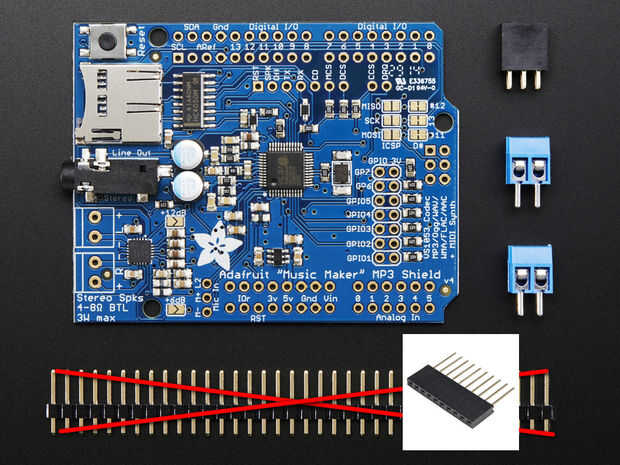

Escudo de mp3
He comprado el escudo de Adafruit MP3 sin montado así que reemplacé los pernos encabezado con prototipo y fácilmente capaz de pila encabezados por lo que yo podía apilar otros artículos como no voy a dejar este escudo MP3 aquí permanentemente.

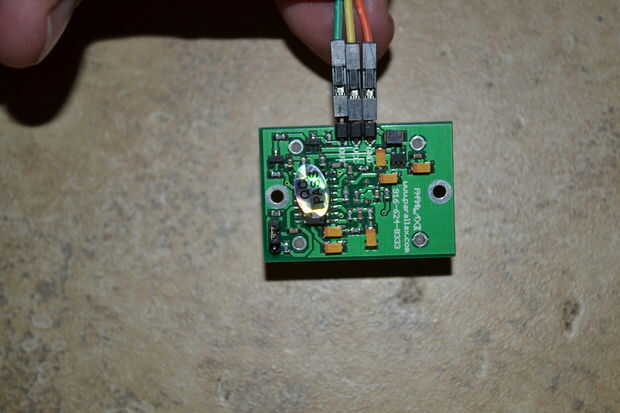

Sensor PIR

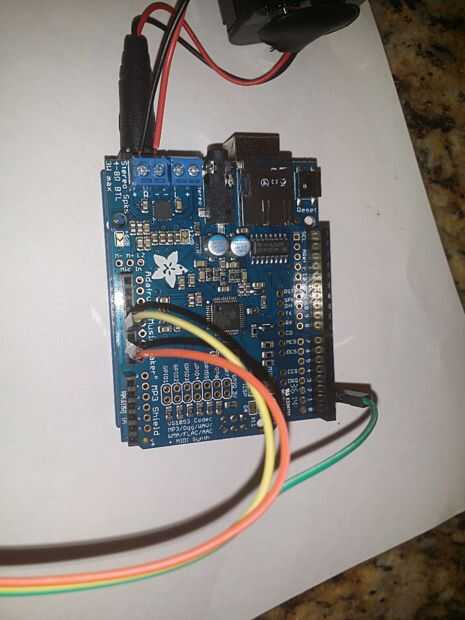

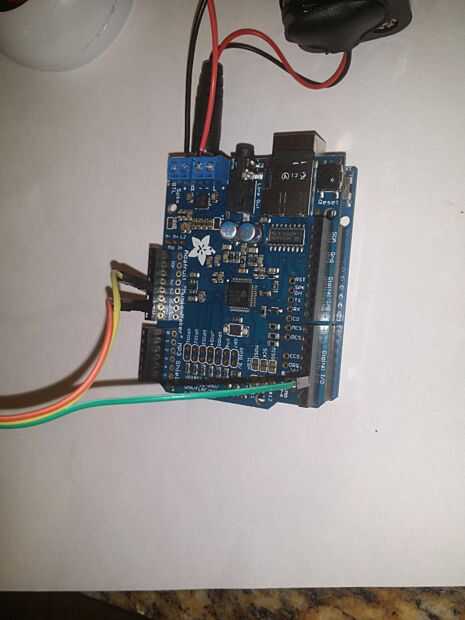

El sensor de PIR se conecta con los pines siguientes colores:
Amarillo (VCC) > 5v
Red(GND) > tierra
Verde (de salida) > Pin Digital 2
Si cambias el pin digital Asegúrese de actualizar el código siguiente en el archivo de Arduino INO:
int inputPin = 2; elegir la clavija de entrada (para el sensor PIR)
Altavoz
Conecte el altavoz a la pantalla de MP3 a los bloques de terminales de 2pin o utilizando un conector estéreo que cómo tienes tus altavoces configurar.

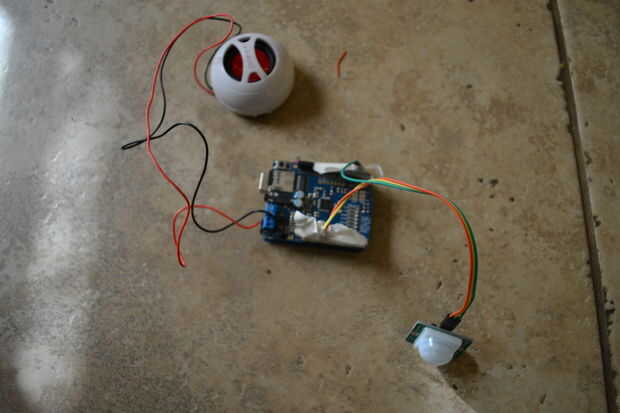

Solía adhesiva tipo mantener mi PIR conectado y espero que después de las vacaciones resulta fácilmente extraíble.
Batería / alimentación
Primero usé un 8 AA celular batería pero sólo duró un par de días así que me cambié a un 9v fuente de alimentación que yo escondido detrás de mi guirnalda alrededor de la puerta.
