Paso 3: Preparar el circuito
Ya que planeo usar este dispositivo en un protoboard, conexiones externas será por medio de un conector de pin-rúbrica. También se utilizará el mismo conector para la alimentación y la señal habilitadora de cierre opcional.
Adjunto encontrarán un PDF de 1:1 de la placa de circuito que diseñé en águila, así como los archivos de Eagle. Como se describió anteriormente hice el diseño con componentes de SMD - aparte de la cabecera de pin.
Produje el primer lote de placas de circuito impreso utilizando la técnica de transferencia de toner - ya ampliamente descrita aquí en Instructables, por ejemplo, la guía haciendo PCB. Basado en mi propia experiencia y la punta de mis alumnos, el papel brillante de la foto en la cadena sueca Biltema funciona mejor.

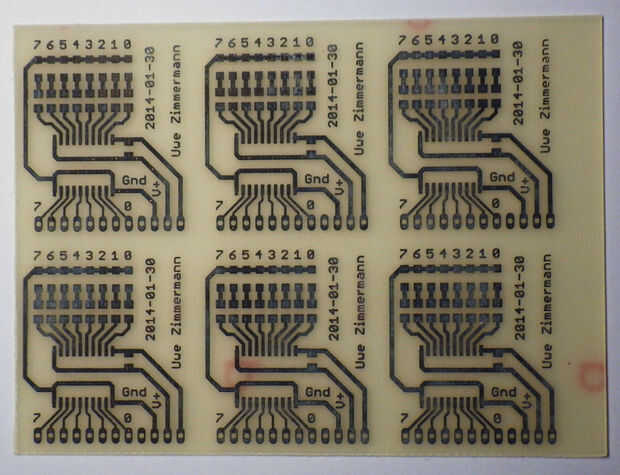

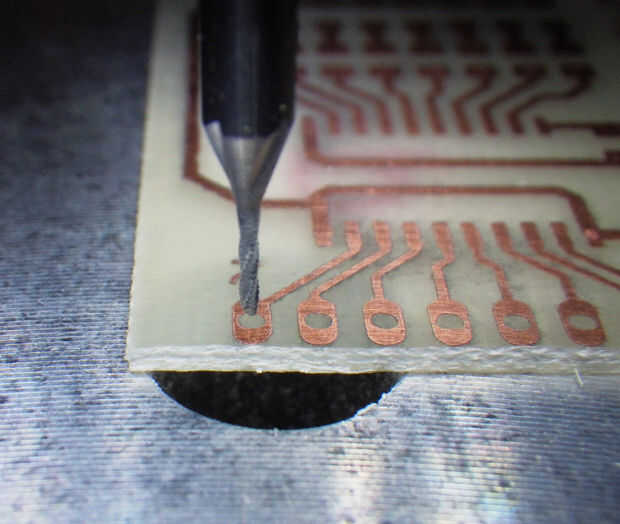

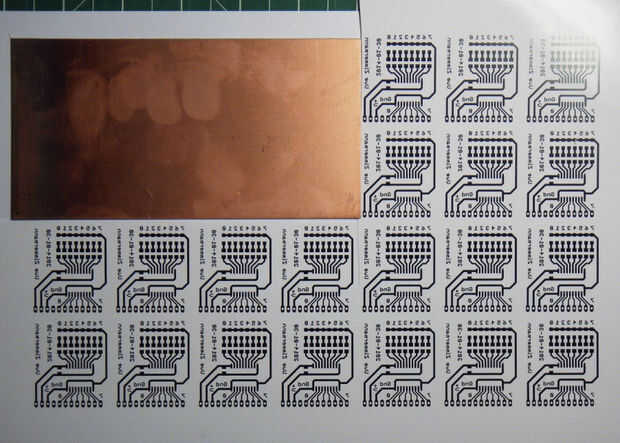

Porque es un tablero pequeño pude ajustar 28 tableros en una sola hoja A4 de papel fotográfico. El primer lote fue fabricado en una pieza del tablero de circuito lo suficientemente grande como para caber 8 tableros individuales. La aguafuerte fue bien y separa las tablas individuales luego. En cada tablero entonces debe perforar 13 para el jefe del pin - con mi soporte de taladro iluminada.
