Paso 4: Construir el circuito

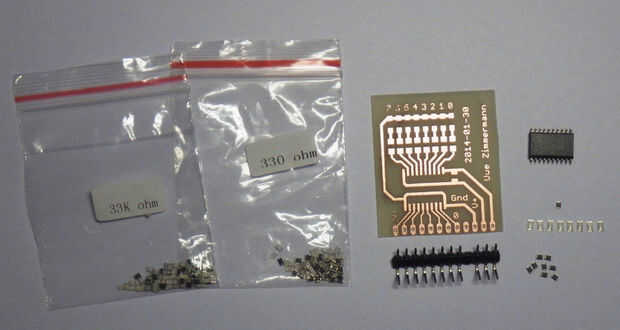

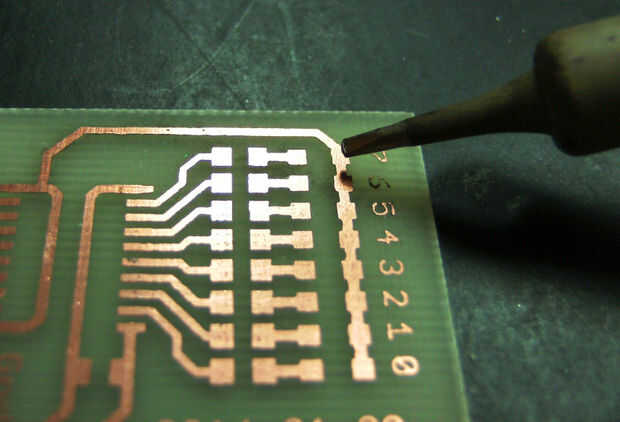

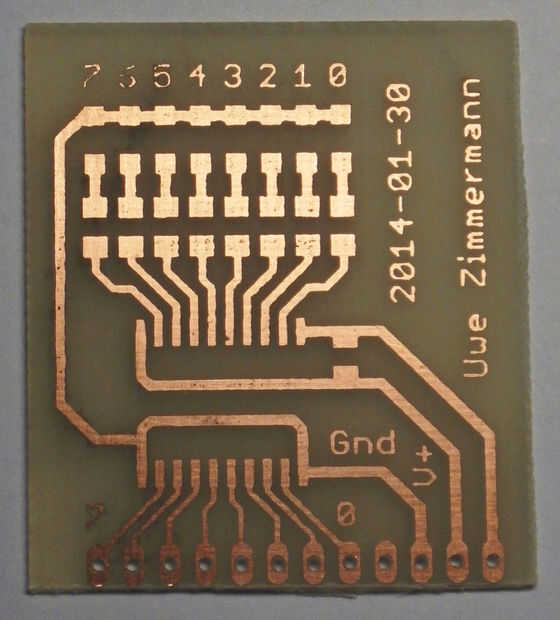

Después de haber perforado los agujeros para el jefe del perno, era hora de recoger las piezas del dispositivo completo. Ya que tuve que hacer la soldadura a mano por ahora, empecé por placas cada una de las teclas del lado derecho para los LEDs con estaño con el soldador.

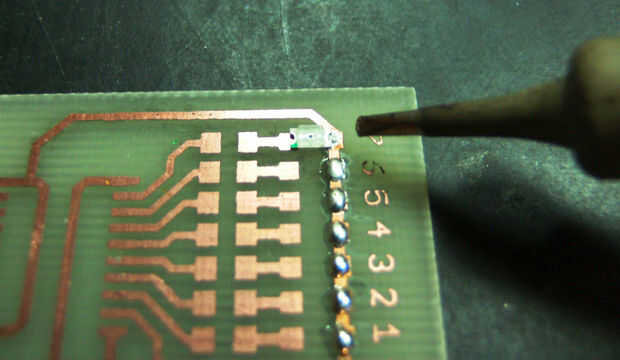

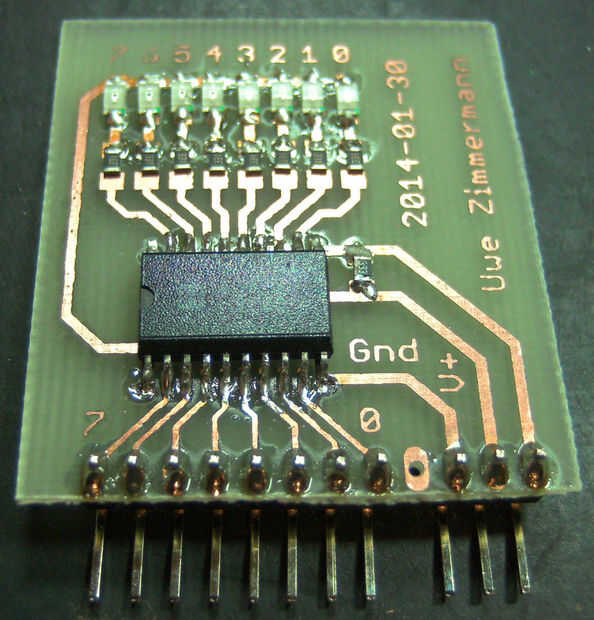

El siguiente paso es poner un LED tras otro sobre el tablero, pulsando abajo mientras calentar la lata sobre la almohadilla para que fluye alrededor y debajo de la superficie de contacto del paquete de 1206. Por supuesto debe asegurarse de que usted poner los LEDs en la dirección correcta en el circuito, es decir, con el cátodo hacia la conexión de tierra común.

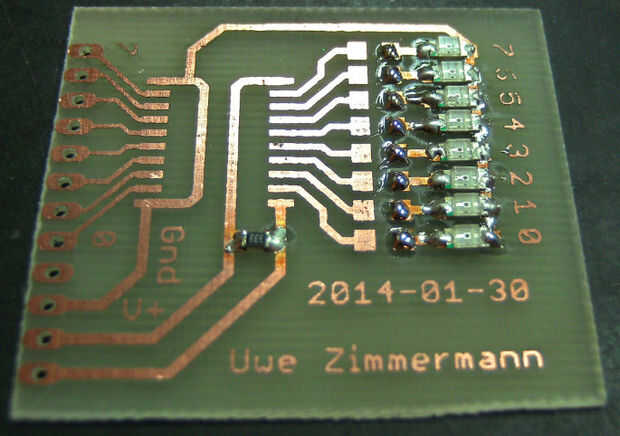

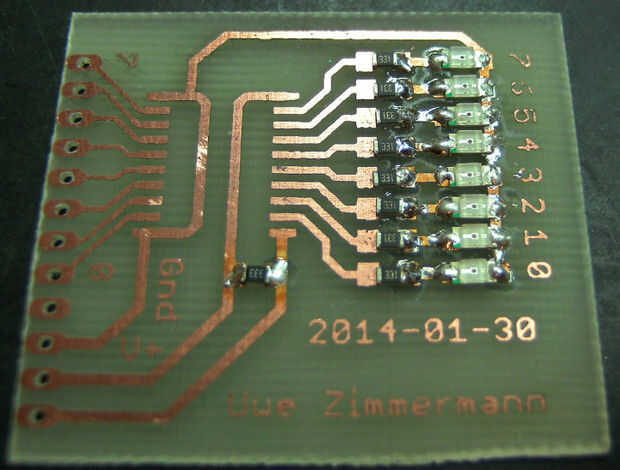

Después de todos los LEDs en su lugar hizo lo mismo para las ocho resistencias de 330Ω y la resistencia de 33kΩ.

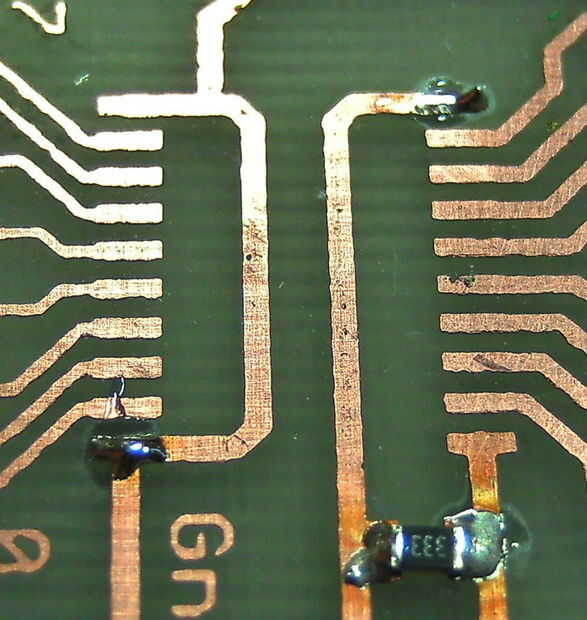

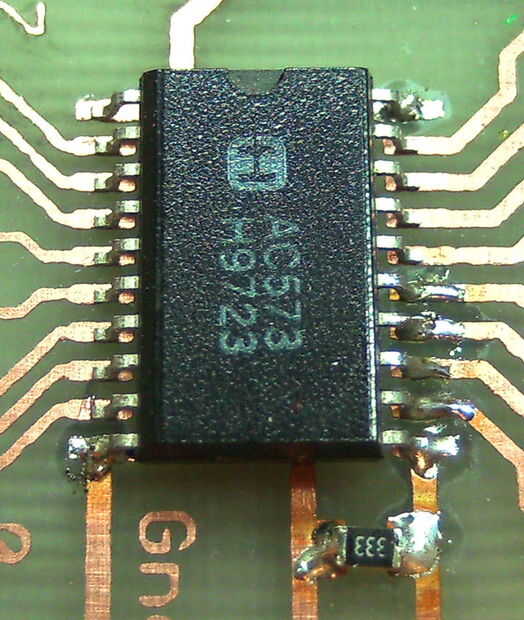

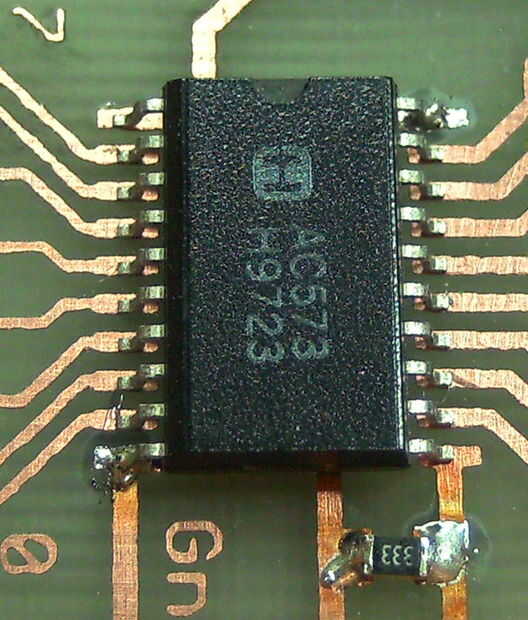

Para el paquete TSSOP20 del chip en la placa de la soldadura debe comenzar por colocar alguna lata en esquinas opuestas de la huella. Luego presiona el chip en la placa mientras que calentando estos dos pines secuencialmente. Entonces puede ir de uno de los otros pasadores a la siguiente y cada pin a su cojín de la soldadura. Para esto presiona el pasador en la almohadilla con la punta de su soldador y una vez caliente pin y pad bastante añades una pequeña cantidad de soldadura.
