Paso 5: Corrigiendo el error
Tomar todas esas fotos de este instructable había cometido dos errores mientras se suelda los dispositivos en la placa. Primero me olvidé de un lado de todas las resistencias de 330Ω, que normalmente habría hecho antes de soldar el chip y el jefe del perno. Pero esto no fue lo peor.

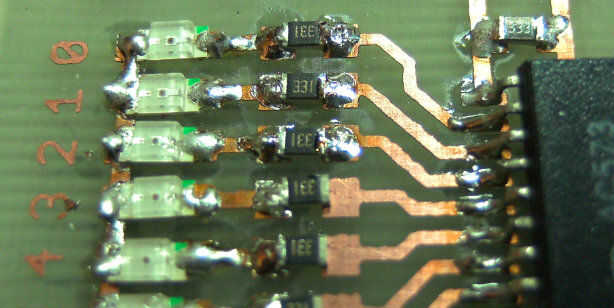

Antes de empezar a soldar, he comprobado en qué dirección tenía que soldar en los LEDs. Los cátodos de los LEDs está marcada con un pequeño punto verde en la parte superior del paquete de 1206. Estos puntos por supuesto deben apuntar a la conexión de GND común de todos los LEDs. Poner corto, bueno, no al final, ninguno de ellos.

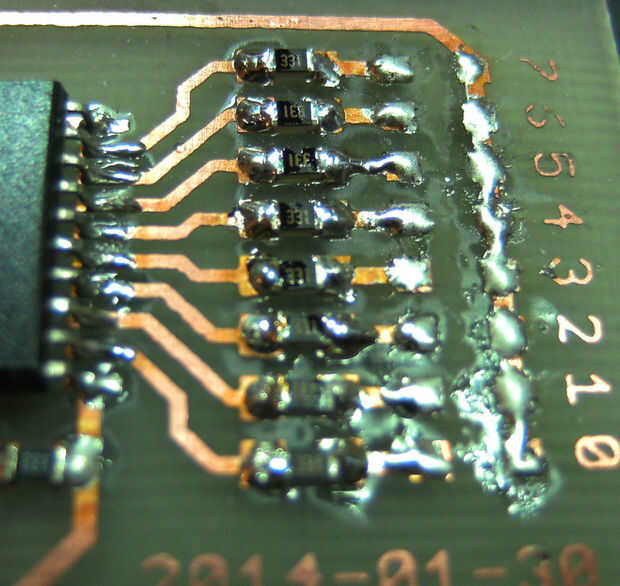

Así que tuve que desoldar todos los LEDs, giro de unos 180 grados y soldarlos de nuevo sobre el tablero.

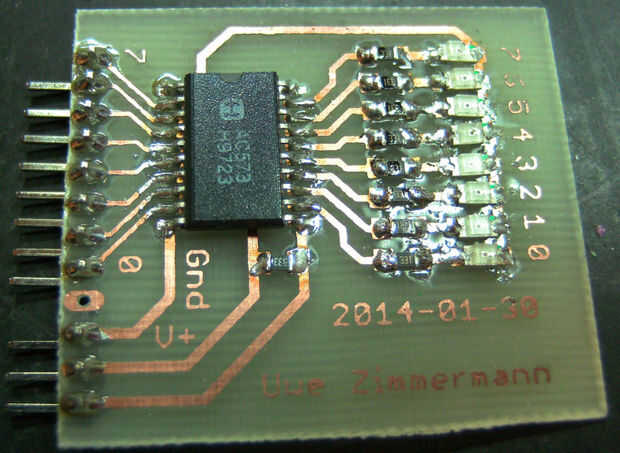

Finalmente todo estaba en su lugar, he probado el circuito y funciona. Ahora estoy esperando las piezas ordenadas para las tablas a continuación 10.
