¿Necesitan una alimentación muy barata fuente o verruga de la pared pero no puede encontrar el voltaje adecuado? ¿ (3 / 5 paso)

Paso 3:

Estos dispositivos funcionan en un divisor de tensión que los "programas" el voltaje correcto para la salida deseada.
La fórmula para programar el regulador es:
V = 2, 5V * (1 + RX / RY)
Trabajar o ir a un sitio como http://www.lknorman.com/TL431/
La especificación está allí si está interesado.

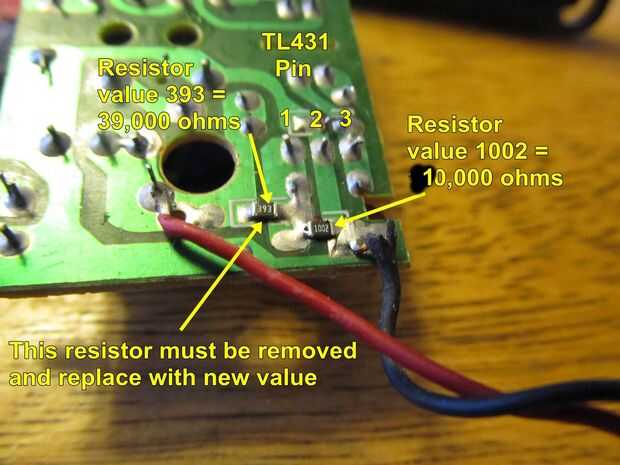

Ahora mira en la parte inferior de la PCB y verás 2 resistencias muy pequeñas en la parte del TL431. Se ven como 1/4 un grano de arroz y tienen números en ellos. Mina tiene un 1002 y un 393, que es un ohm 10.000 y 39.000 ohmios (100 + 2 ceros = 10.000) y (39 + 3 ceros = 39.000)
Puse esos números en la fórmula en la página web y obtener 12,2 voltios.
