Necomimi bluetooth EEG datos hack. (2 / 6 paso)

Paso 2: Es el circuito de momento de flexión.

Tiempo para algunos hackear.

Primero retire las baterías (sí destruí el reg de potencia en mi ForceTrainer por no hacerlo).

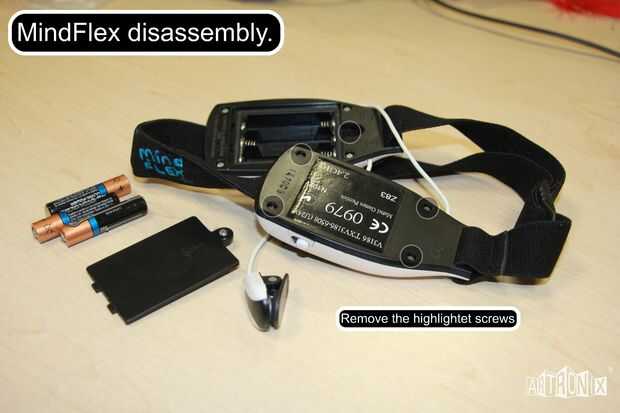

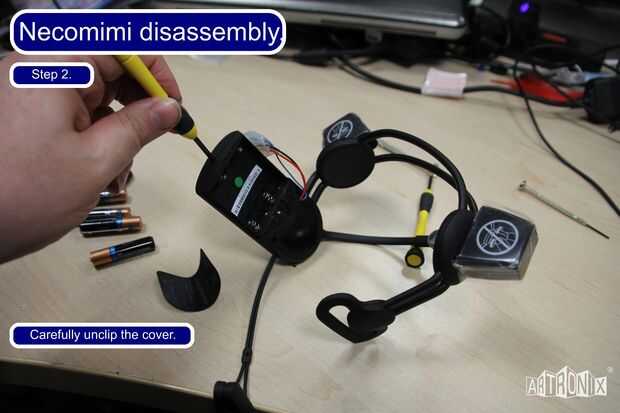

Desmontar el auricular y encontrarás una tabla de la hija, el módulo de NeuroSky EEG.

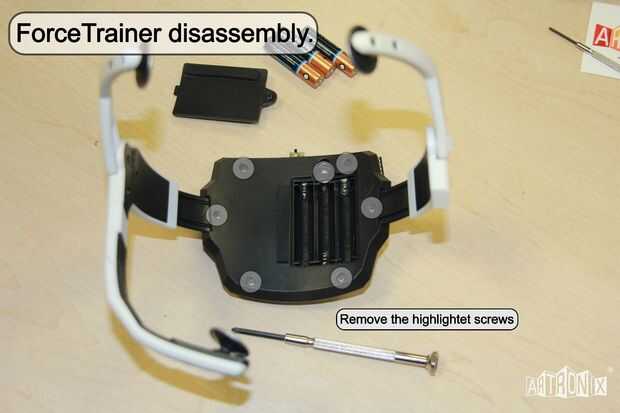

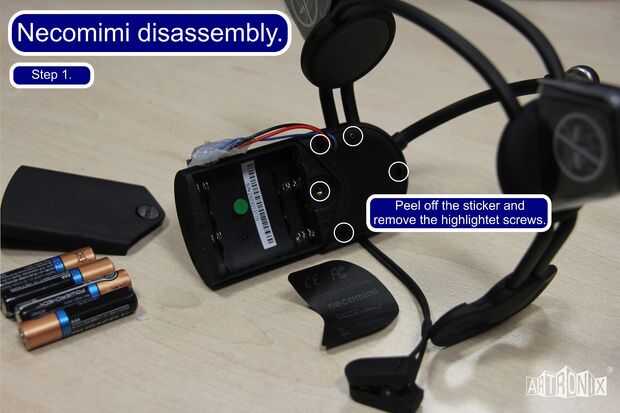

Se refieren a las imágenes por encima de consejos sobre desmontar el auricular.

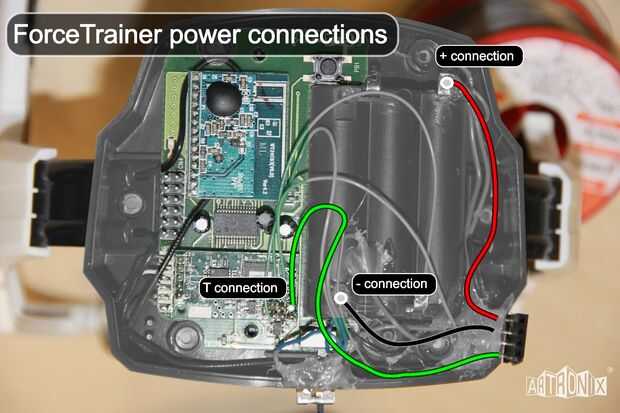

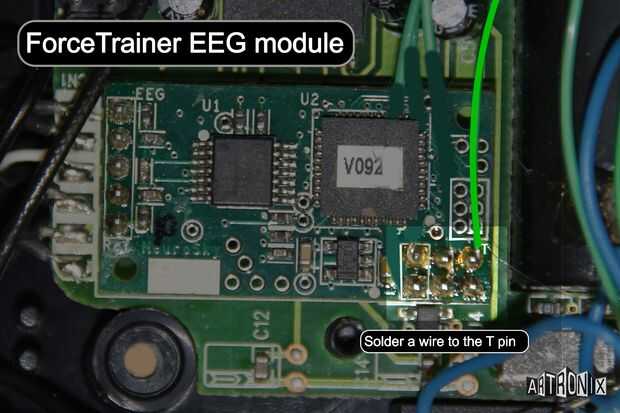

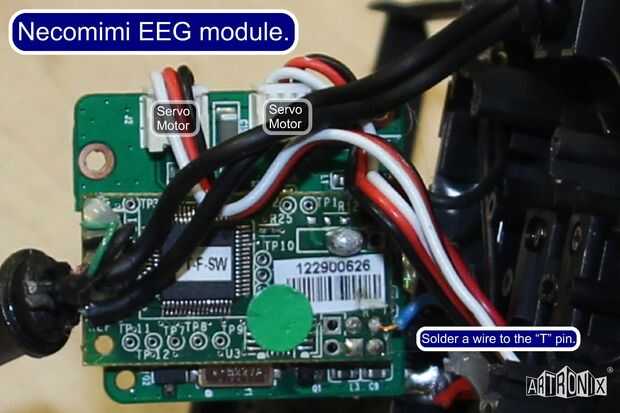

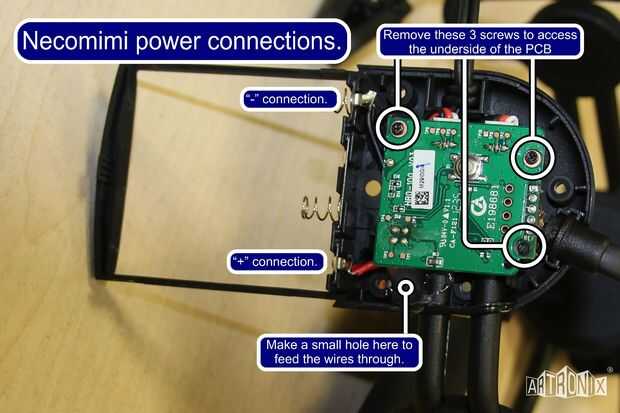

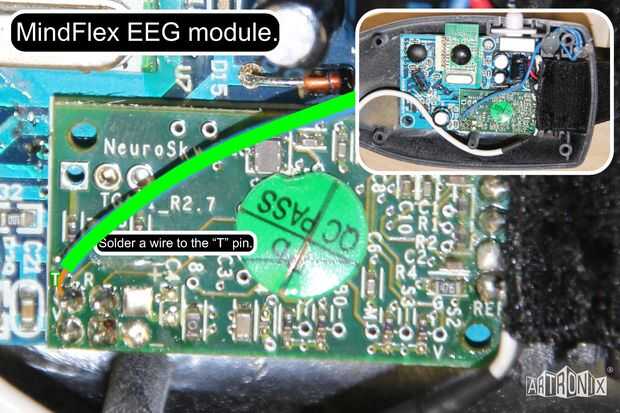

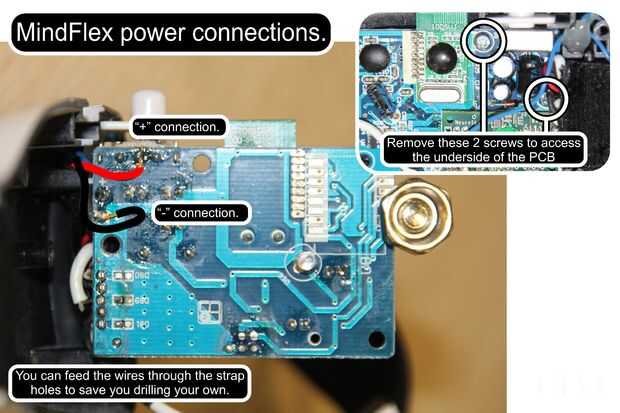

En una esquina el EEG módulo tiene un encabezado de 6 pines. Estamos interesados en el pin marcado "T" es el pin "TXD" transmitir datos. Soldar un alambre fino para pin de thes. Se conectará el módulo de BlueTooth que PIN "RXD" recepción de datos. El módulo se necesita también energía así soldadura un cable a la terminal de la batería compartimiento "+" y el otro al terminal "–".

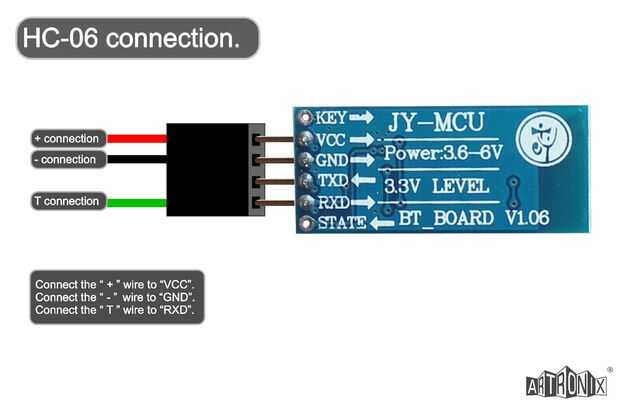

Conecte el cable de T al pin RXD
Fije el + de alambre al pin de VCC
Coloque el cable de – al pin GND

Un punto de pegamento caliente puede ayudar a asegurar los cables.
