Paso 9: Pase los cables y soldar a Junta
Ahora viene la parte difícil... organizar los cables.
Un completo conjunto de orejas, tienes 4 cables positivo de 5 voltios, 4 cables de tierra de cinco voltios, cables de 4 datos, un cable positivo de la batería y un batería conductor de tierra.

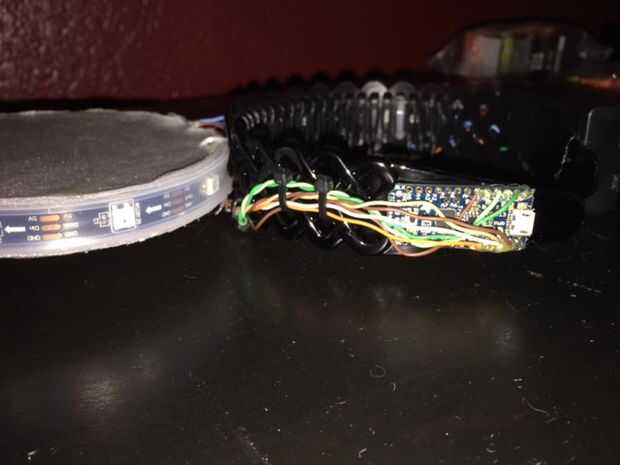

Entre los Pro de baratija y tableros de Flora, sus agujeros de pin GPIO son pequeñas y sólo cabe un pequeño alambre. Así que usted necesitará primero empalmar todos los cables positivo de 5 voltios y luego unirse a un nuevo cable de baja tensión que cabrá en los agujeros de la Junta de baratija. Mismo se aplica a los cables de datos para las tiras de exteriores. Los cables de tierra también necesitan ser empalmado a un cable, pero también se necesita agregar el cable a tierra de la batería en el grupo de los cables de tierra. Desde allí tienes todos los cables solo que necesita conectarse a la placa. FYI, cat5 cables interno funcionan perfectamente para la mayoría de las placas.
Por el código de abajo, aquí es cómo usted necesita conectar los cables.
El cable de tierra va a la tierra pinThe 5v cable de alimentación (+ 5v) va al cable de pinThe de 3v para el exterior tiras ir al pin 13 de Pro de baratija, D10 en FloraThe cable para la tira interna izquierda va al pin 11 de baratija Pro o D6 para cable de FloraThe para la tira derecha interior va al pin 9 de baratija Pro , o D12 para Flora(optional) si usted quiere cambiar los programas con un botón, luego de la soldadura en el pulsador en los pines 6 y 3 en el Pro de baratija. Para las placas de la Flora, uso D9 y el pin de tierra adyacente y cambiar INbutton del código a 9.
