Paso 1: La configuración
La configuración es bastante fácil...

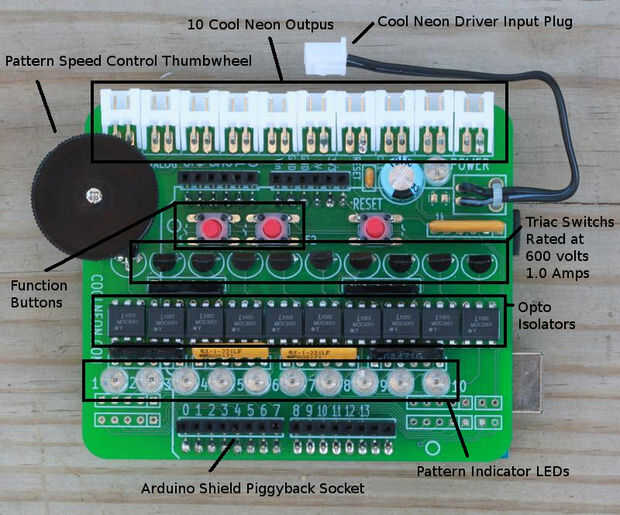

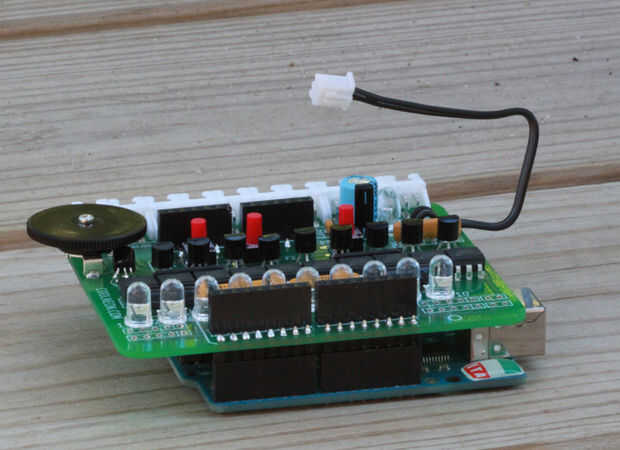

- Monte el protector neón fresco en el Arduino.

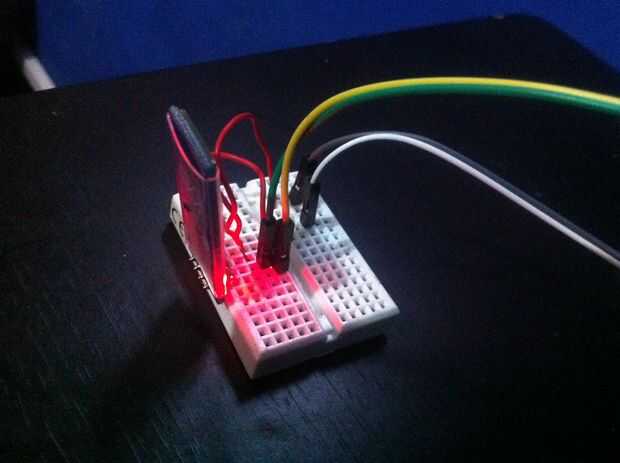

Montar el transceptor Bluetooth en el protoboard

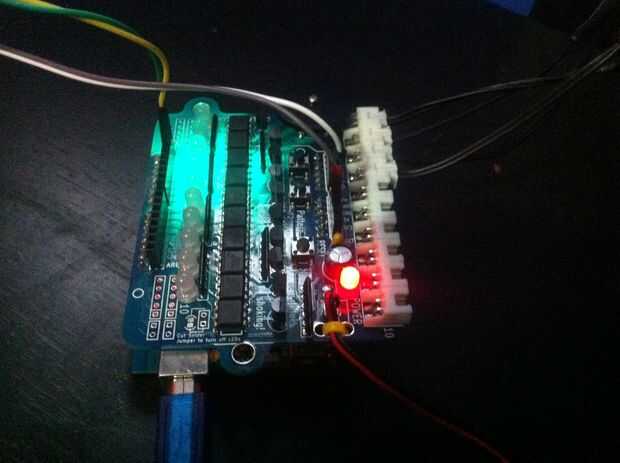

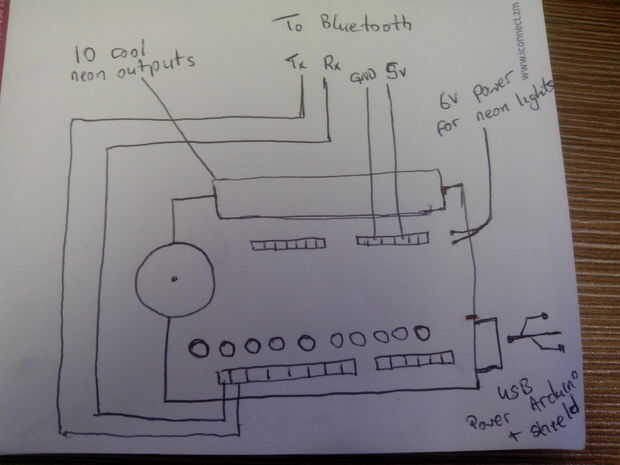

Utilizando el cable de conexión, conecte los pines Tx y Rx (es decir, digitales pines 0 y 1) de la pantalla a los pines Tx y Rx del módulo Bluetooth.
Otra vez usando el cable de conexión, conectar el + 5V y tierra del protector a los + 5V y tierra pines del módulo Bluetooth
Nota: algunos tutoriales de Bluetooth mencionan que Cruz la conexión (es decir, Tx Rx a Tx y Rx). Mi módulo trabaja Tx para Tx y Rx para Rx. Puede tratar de una manera y cambiar las conexiones si no funciona.
Nota: Recuerde desenchufar el módulo Bluetooth al cargar el programa en el Arduino. Los pines Tx y Rx son realmente lo mismo que el puerto Serial utilizado para comunicarse con el ordenador a través de USB, por lo tanto el módulo Bluetooth se arruinara la comunicación (obtendrás un dicho error "... no responde.."o algo.
