Paso 2: Obtener la lista de partes Manual de montaje de los componentes

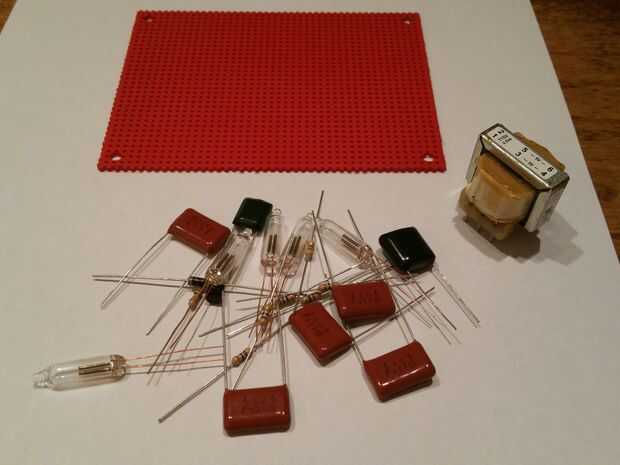

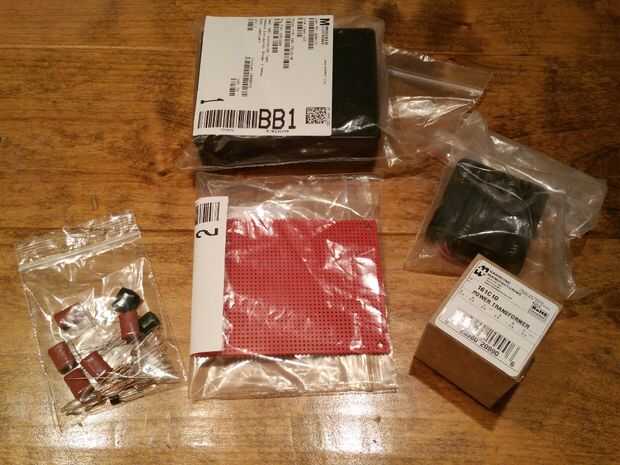

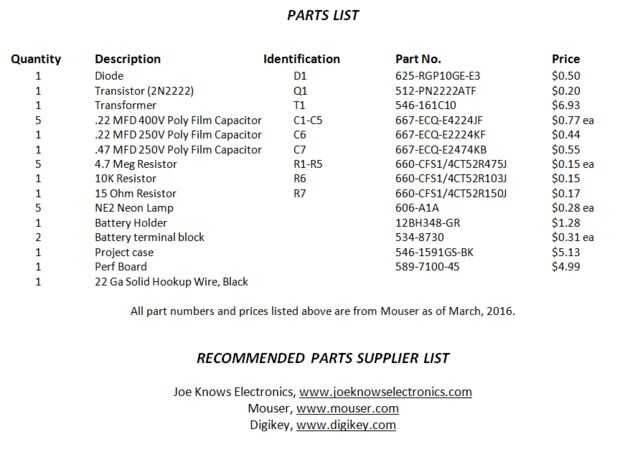

Revisar la lista de piezas y obtener los componentes indicados. Todos los componentes de Mouser o Digikey, o se pueden obtener de otros proveedores que pueden ser más convenientes a su geografía. Costo total está a menos de $27. Para poner ese costo en perspectiva, el juego de Goofy Lite fue introducido en 1970 a un precio de $6. El valor económico de $6 en 1970 es hoy equivalente a $44. El proyecto descrito en este artículo puede ser construido alrededor de la mitad el costo del kit del proyecto ofrecido por Radio Shack en 1970. Pero ten en cuenta que Radio Shack necesita obtener ganancias de la venta de su kit que explica de donde salió la otra mitad del costo.
Debajo están algunas notas en relación con las piezas utilizadas para el proyecto Goofy Lite:
- Las resistencias para el proyecto pueden adquirirse Mouser o Radio Shack (asumiendo que todavía están en negocio en su área). Pero te recomiendo el kit de resistencia electrónica sabe Joe excelente. Incluye las resistencias que se necesita para este proyecto y más de 860 valores diferentes que pueden utilizar para otros proyectos, todo etiquetado en envases individuales de plástico para sólo $17. Para este proyecto se pueden utilizar resistencias 1/4W o 1/2W. Es su opción. Echale un vistazo www.joeknowselectronics.com. No será lo siento.
- El caso del proyecto Lite Goofy construí es una caja Hammond 1591GSBK ABS proyecto de Mouser. Usé un pedazo de vector protoboard cortar para caber en la parte superior y el aerosol pintado con rojo plano automotriz alta temperatura. Me gusta el look de rojo sobre negro, y el color rojo de la protoboard emparejado el color rojo del kit pbox original. Es totalmente hasta usted cómo desea casa y color el juego de que construir.
- Los kits originales de pbox utilizan estañado presillas para sujetar el soporte de la batería al recinto perf-Junta. Estos clips eran un dolor soldar de nuevo y empañan como un loco después de que se instalaron en contactos intermitentes. Afortunadamente para todos ellos ya no están disponibles. Continúo experimentando con tipos de conectores diferentes que son pequeñas y baratas. Para este proyecto he encontrado algunos conectores de tornillo pequeño de Mouser (pieza número 534-8730). Ellos no son perfectos pero son muy pequeños y realizar constantemente buenas conexiones. No dude en utilizar el conector de la batería de su elección y me avisas si encuentras algo que funciona muy bien para usted.
- El kit original de pbox utiliza un transformador de acoplamiento audio para T1. Este transformador de acoplamiento ya no está disponible del fabricante original o cualquier fuente alternativa que pude encontrar. Afortunadamente fue muy fácil encontrar un reemplazo adecuado transformador de equivalente vuelve relación de Hammond Power Solutions (Mouser parte 546-161C 10). Este transformador es aproximadamente dos veces el tamaño del transformador original de Radio Shack pero realiza mucho mejor en mi opinión. La única desventaja es que el núcleo del transformador Hammond no te quejes como el transformador de audio viejo solía. Es totalmente silencioso pero muy efectivo.
- Prestar especial atención a la tensión nominal de los condensadores. Este proyecto genera hasta 150V DC en el secundario de T1 para ionizar el gas de neón en las lámparas. No utilice condensadores menos de 200V DC de C1 a C5.
PRECAUCIÓN: Aunque la corriente generada por T1 es extremadamente baja y considerado inofensivo, no salen de su manera de tocar los componentes en el lado de alto voltaje del circuito cuando está en funcionamiento. No tome este circuito con usted a la bañera para ver si flotará mientras esté tomando un baño. No trate a sus amigos con él. Tratar a todos los circuitos electrónicos con el respeto que merecen.
