Paso 4: Revisar el diseño de circuitos

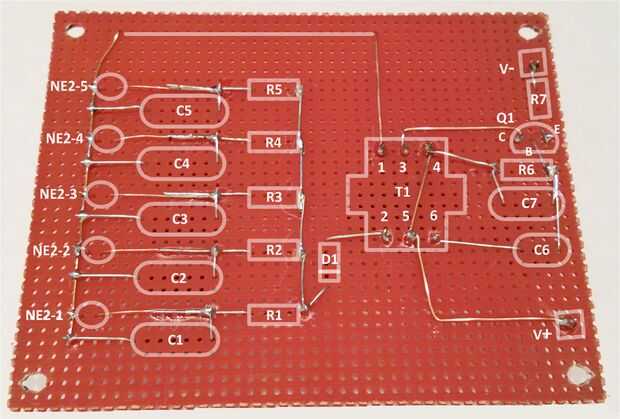

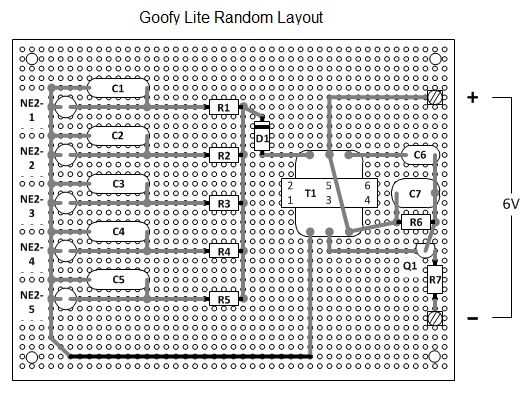

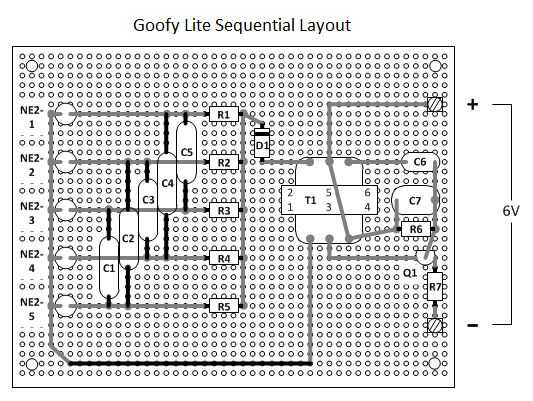

El Manual de montaje proporciona una lista paso a paso para instalar y soldar cada componente a la Junta de vector. Como se puede ver en la ilustración de lado opuesto de la tabla de vector, he utilizado cableado punto a punto con cable de conexión sólida de 22 AWG. La mayoría de las conexiones puede realizarse con sólo los cables de componente. Pero poder, tierra y conductores de autobús de señal se realizan mejor con longitudes de cable de conexión. Hay dos versiones del proyecto Lite Goofy. He construido la versión aleatoria y muestra el lado opuesto de la placa de circuito. La versión secuencial será muy similar.
En cuanto al cableado, intentar ser tan limpio como he indicado en el manual de montaje. No tienes que ser artista mejor soldadura del mundo pero no hay ninguna buena razón para hacer el medio de trabajo. Todo y hacer que su proyecto se vea tan bien como puedas.
