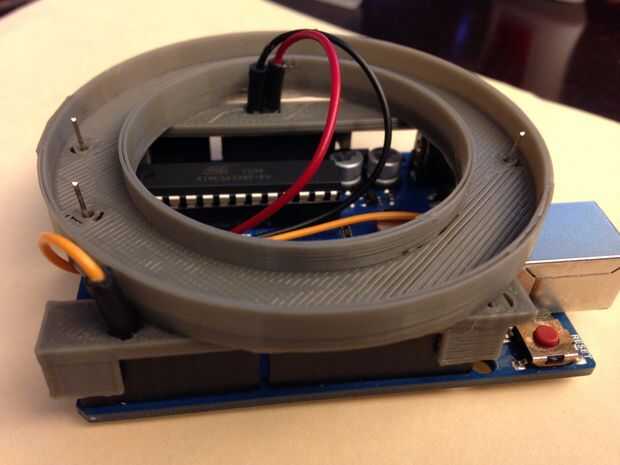

Paso 4: El escudo y el anillo del asiento

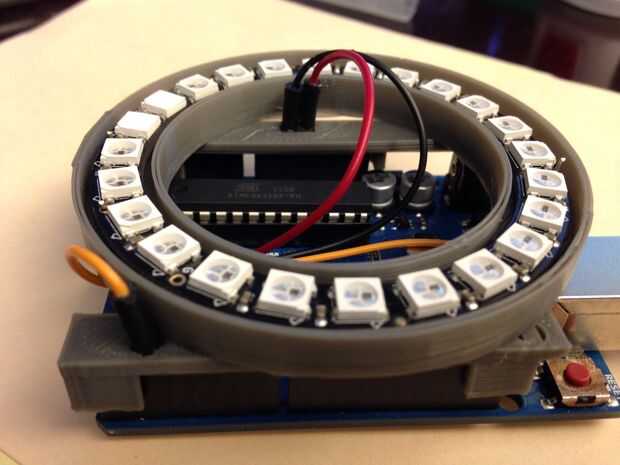

Los cables deben alinear muy bien, pero sólo Compruebe y asegúrese de que la izquierda de la pareja va a GND, el derecho de la pareja va a 5V, y el cable solo va en el pin 2. Cuando se inserta el anillo hace que el cable del pin 2 va en el agujero de la IN, luego los cables de alimentación y tierra será en el lugar correcto. Ahora usuario de Instructables djmelvinv señalado el anillo debe estar adecuadamente protegido con una resistencia en el cable del pin 2 y un condensador de puente los 5V y GND pernos. Esto es cierto y no he hecho esto, así que si usted quiere hacer esto la manera correcta de salir de su soldador y hacer ese trabajillo extra. Adafruit lo aconsejo para los anillos de NeoPixel, tho se entierra muy: https://learn.adafruit.com/adafruit-neopixel-uberguide/best-practices actualización: en consultar diversas fuentes está claro no necesita un condensador si todo que estás haciendo es alimentación del anillo por laptop no obtienes cualquier subida de tensión allí. Pero una resistencia en el cable del pin 2 sigue siendo una buena idea para prolongar la vida de NeoPixel. ACTUALIZACIÓN 2: Después de usar en el aula he encontrado ayuda para soldar los pernos en los orificios de NeoPixel, utilizar bandas de goma para sujetar el escudo rápido a Arduino. Cualquier poco de empujones por estudiantes causa clavijas a perder el contacto y la Junta de restablecer o flash al azar, que es desconcertante para los estudiantes.
