NeoPixel reloj con escudo de botón de Internet SparkCore (6 / 10 paso)

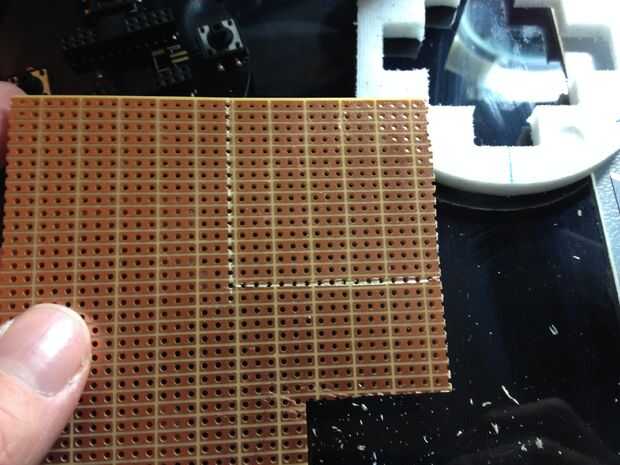

Paso 6: Corte un pedazo de perfboard

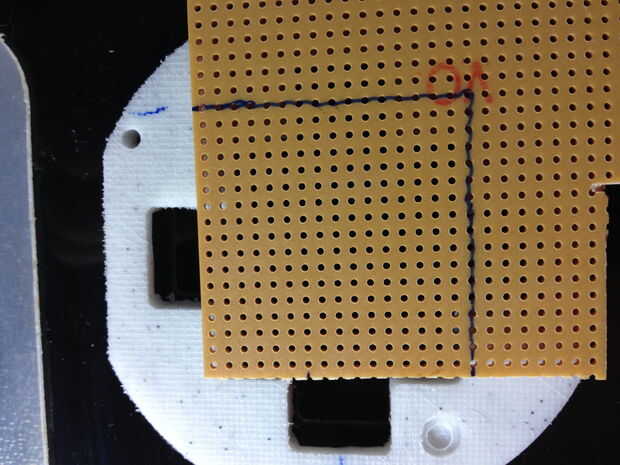

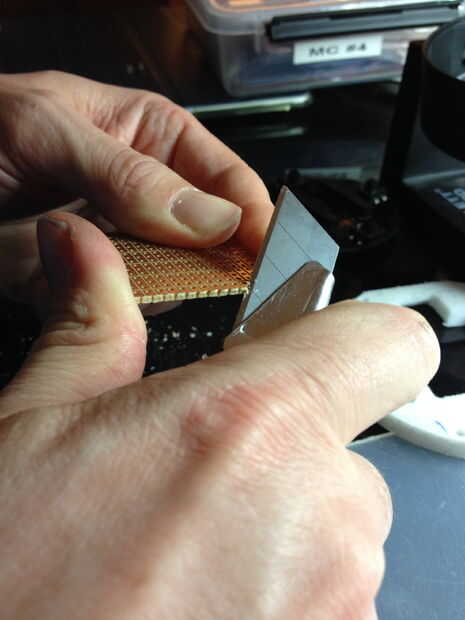

Utilice un cuchillo afilado para hacer un surco en el perfboard con un tamaño que es un poco más grande que el agujero cuadrado en medio de la incrustación. Tener en cuenta que tienes que soldar los encabezados en los agujeros de perfboard.

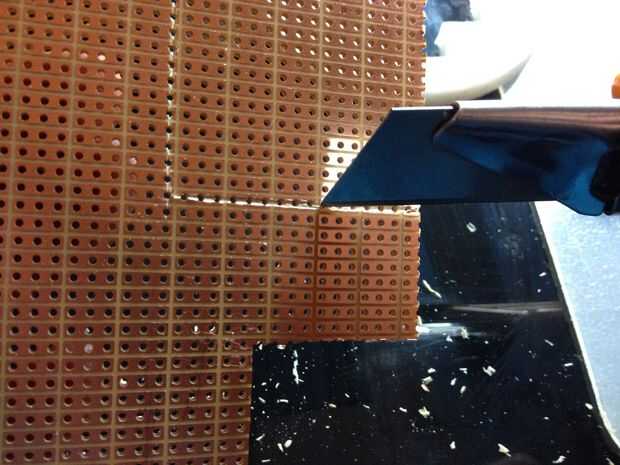

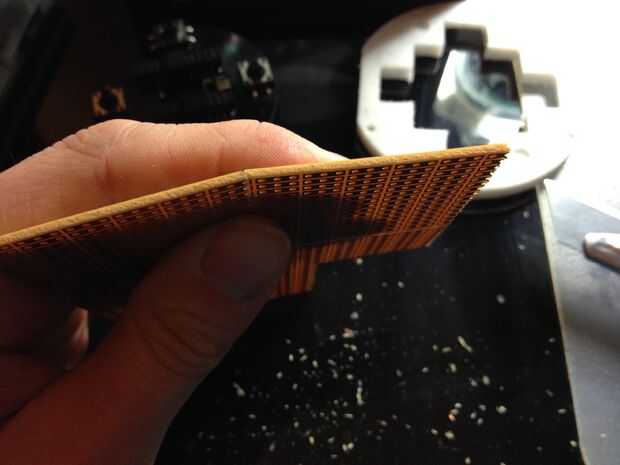

Como el perfboard está hecho de material muy frágil, no hay necesidad para un surco muy profundo, solo lo suficiente para que puedas exprimir y romper con solo los dedos. Corte de ambos lados hace bastante fácil de romper las piezas aparte.

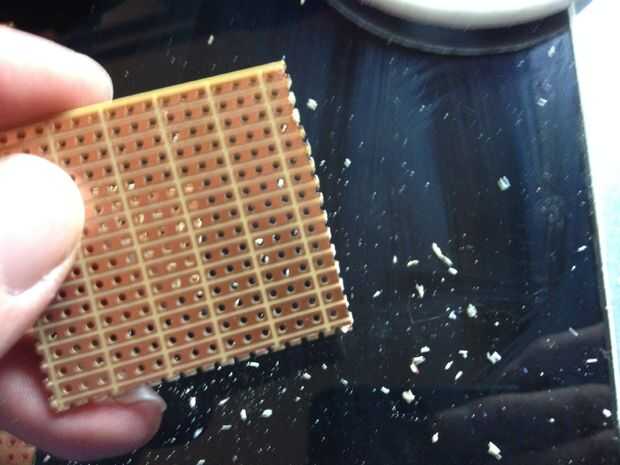

Limpiar los bordes con el cuchillo o un archivo evitar cortocircuitos de cobre sobrantes.
