Paso 8: Corte USB cable y soldadura de pernos de la energía a perfboard

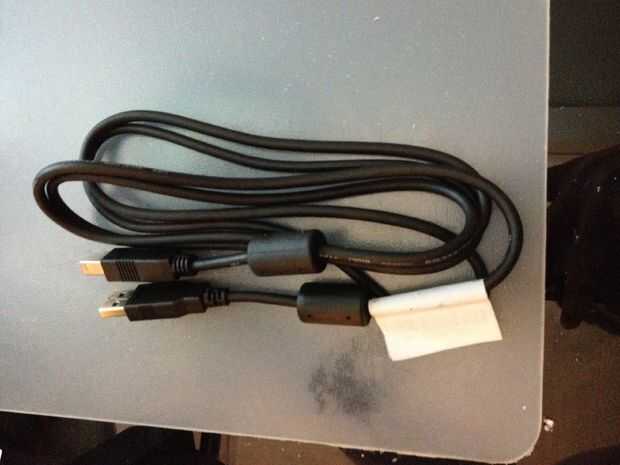

Usé un viejo cable USB que viene con algunos viejos monitores de Dell. Éstos tienen blindaje con núcleos de ferrita eran muy buenos.
Cortar la parte de Host (enchufe de B-square) y se tira 2-3 cm.
Rojo y negro son los cables de alimentación en la mayoría de los cables USB. Si no está seguro acerca de su cable particular, medir con un voltímetro mientras que funciona con su ordenador. Mejor comprobar que tener que rehacerla luego... :)

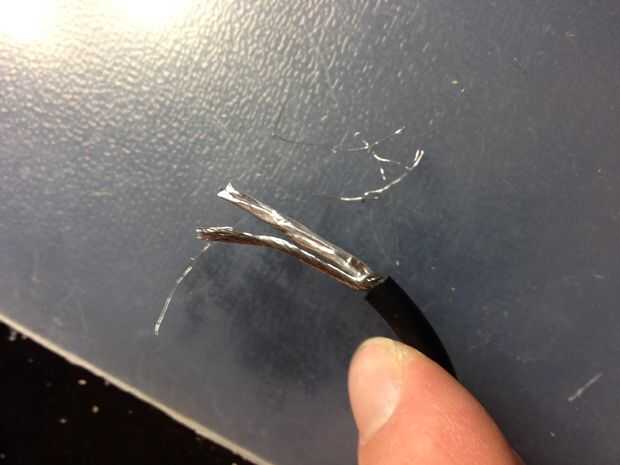

Seleccione los cables de 2 alimentación, corte el resto (blanco y verde + escudo) y cinta con cinta aislante.
Usando un 4,5 mm bits (dependiendo de su cable) taladre un agujero en la carcasa donde parece más práctico.
Pegar el cable de alimentación a través de la cinta un par de veces alrededor del cable para que sea más grande que el agujero y agujero. Esto mantendrá se arrastre hacia fuera y tensión de la soldadura cuando está en uso.

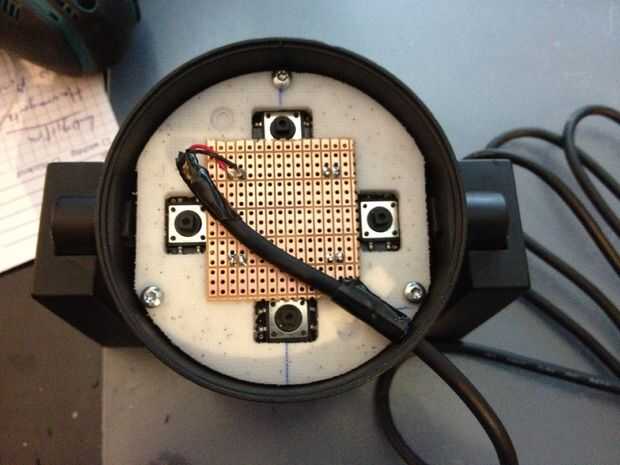

Soldar los cables como se muestra en la imagen. Asegúrese de la parte delantera de la base de chispa la Vinn y GND están correctamente colocados según 5V (rojo) y GND (negro).
