Paso 1: Para soldar los LEDs
Vamos a empezar con soldar los cables a nuestro LED de WS2812B.

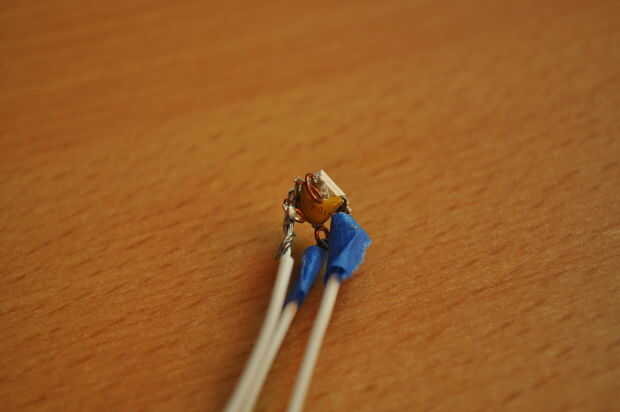

Si su WS2812B no son soldadas previamente, asegúrese de que soldar un condensador 104 en cada LED entre el pin VSS y VDD. Si tus LEDs son presoldados no tiene que preocuparse por esto, ya que probablemente ya tiene uno construido en.

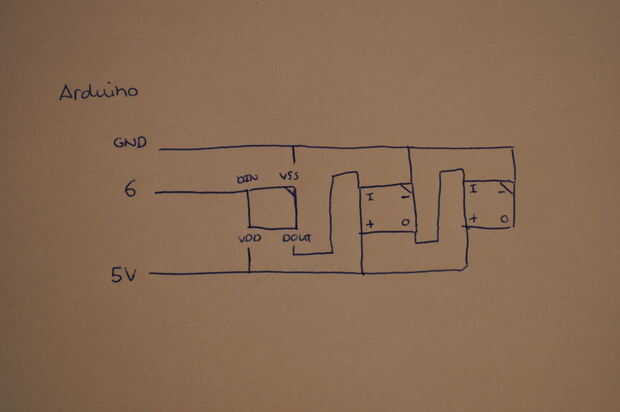

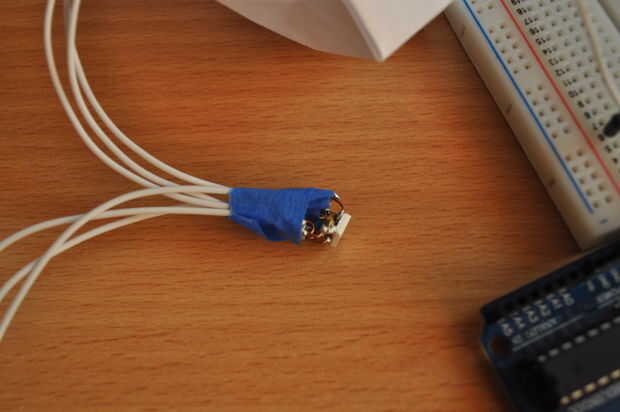

El siguiente paso es soldar todos los cables (ver imagen). Todos los pernos VSS tienen que estar conectado. Los pines VDD también necesitan conectarse. Asegúrese de que soldar dos cables adicionales en el primer LED de la serie. Uno de VSS a tierra (Arduino) y uno de VDD a 5V (Arduino).
A continuación necesitarás conectar duda (datos) desde el primer LED con DIN (datos) en el segundo LED. Luego te conectas duda del segundo LED con estruendo en el tercer LED, etc..
Conectar DIN del primer LED con el perno 6 en el Arduino.
---

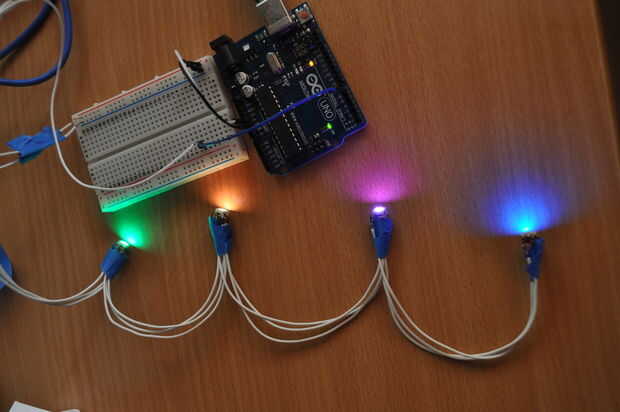

Prueba de su LED para ver si todo está funcionando correctamente. Puede hacer esto por ejemplo mediante el bosquejo de strandtest de la biblioteca Adafruit Neopixels. Yo no probar mis LEDs al edificio y terminó descubriendo al final que el verde se rompe en el tercer LED de mi cadena. Ahora voy a tener que desoldar todo y añadir un nuevo LED. Le ahorra un montón de problemas si usted prueba pronto!
