Paso 4: NerdClock - convertir Ideas en realidad!

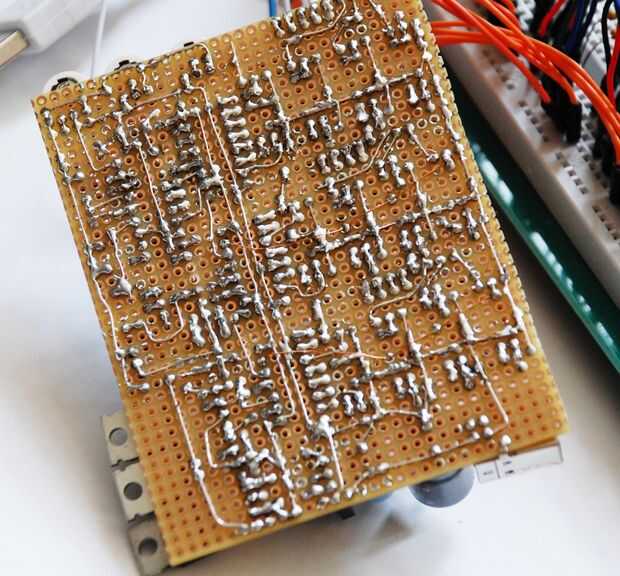

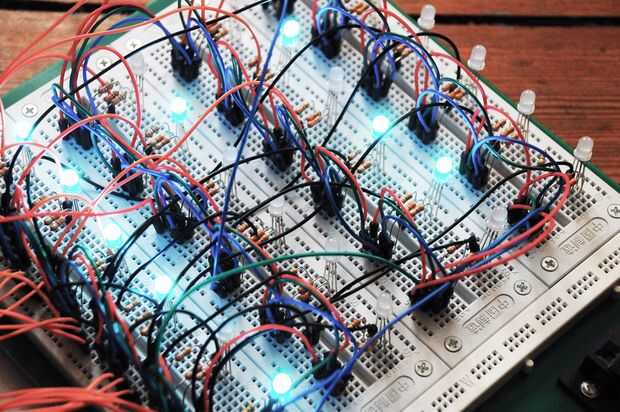

Inicialmente planifiqué montar la matriz de LED en y a través de un panel de madera y pegar el panel en un cristal de marco de imagen. Necesariamente separaría la tarjeta controladora para que tuviera suficiente espacio para conseguir el circuito de control en perfboard. Después de terminar el perfboard, me di cuenta de que es casi imposible mover 24 LEDs, 72 resistencias y cientos de piezas de alambre de la placa a un fijo, un espacio limitado y así desechar el perfboard para posible uso futuro y decidió crear un PCB real para él.

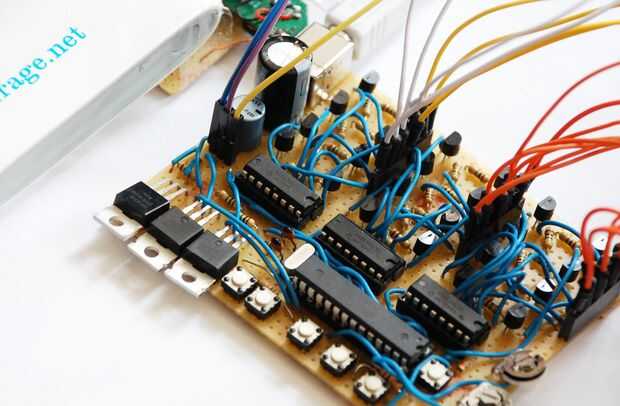

Conclusión: no recomiendo usar perfboard a menos que usted tiene un montón de espacio y no importa lo que el reloj realmente enormes. Si usted planea usar un perfboard de todos modos, las fotos podrían darle una idea acerca de cómo vas a colocar los componentes en él.
--------

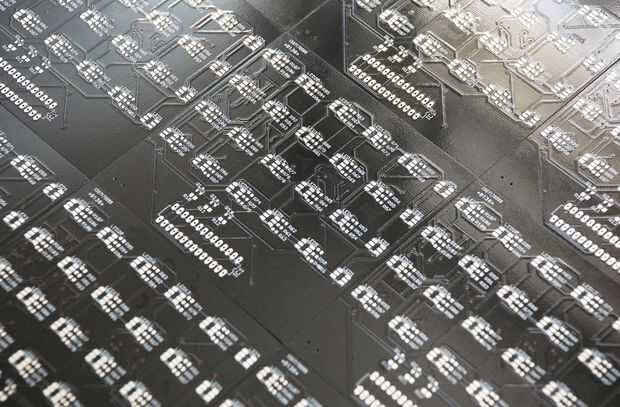

Tan en su lugar, esta vez decidí poner mi trabajo en un PCB real. Para adaptarse a todos los componentes en un espacio más bien limitado que SMDed cada componente THT previamente he utilizado en protoboard pero izquierda el AVR THT y ponerlo en la capa superior para intercambiar fácil en el caso de firmware actualiza.
Si usted quiere construir un PCB para grabado casero, evitar vias. Utilice los cables de puente, agujeros o puentes de 0 ohm para cambiar entre las capas en su lugar.
El diseño de mi PCB también es muy simple:
- Los LEDs están dispuestos a una matriz y poner en la parte superior de la placa junto con las resistencias limitantes actuales de cada LED (180R rojo, 200R para azul y 220R verde). Verde tiene la resistencia más alta porque es el más brillante, en gran medida.
- La capa inferior de la PCB tiene el resto de los circuitos de control.
- Usted encontrará que el cambio registra cerca de los grupos de LED y el cátodo de MOSFETs.

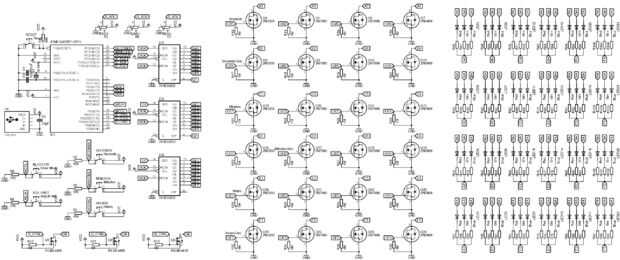

Recursos: Los esquemas limpiados para arriba para el PCB de NerdClock.
