Paso 1: electrónica
Toda la electrónica se ejecutan a través de un Arduino Nano.

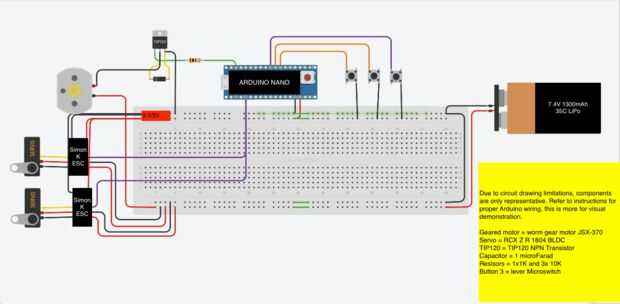

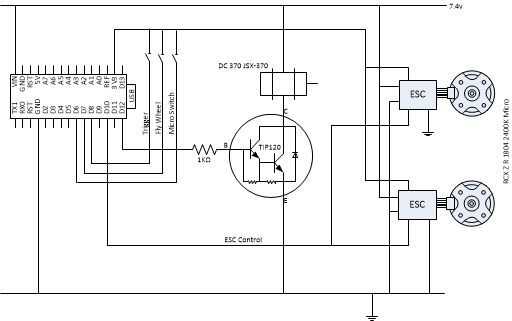

El VIN puede utilizarse para la alimentación como el Nano puede manejar la dada por la batería de LiPo de 7.4V. Tanto la imagen de arriba y la sección de código deben ser utilizados para un cableado correcto, lamentablemente el diagrama del circuito utiliza herramientas de dibujo no tiene un Nano así que el cableado es representante único y así debe estar cableado en relación con el código, que tiene mejores notas.
Los volantes son conducidos por drone 2 BLDCs (un nombre incorrecto, son más afines a la alta velocidad ACs). Está diseñado con estos motores en mente. (RCX Z R 1804 2400 K Micro)
Los motores del volante son conducidos por las ESCs. (SimonK 30A ESC)
El motor de la baqueta es un a par de aquí. (CC 370 JSX-370)
La batería es un 7.4V LiPo disponibles aquí. (7.4V 1300mAh LiPo de 35 C)
Otros componentes micro electrónicos son los siguientes:
Microswitch de palanca
Transistor TIP120
1N4004 diodo
Resistencia de 1K
2 pulsadores simples
