Nerf N-strike Reflex mod con válvula XRV (1 / 8 paso)

Paso 1: Resumen

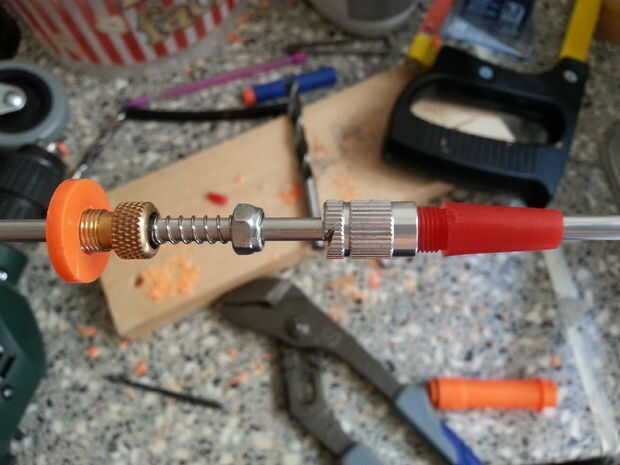

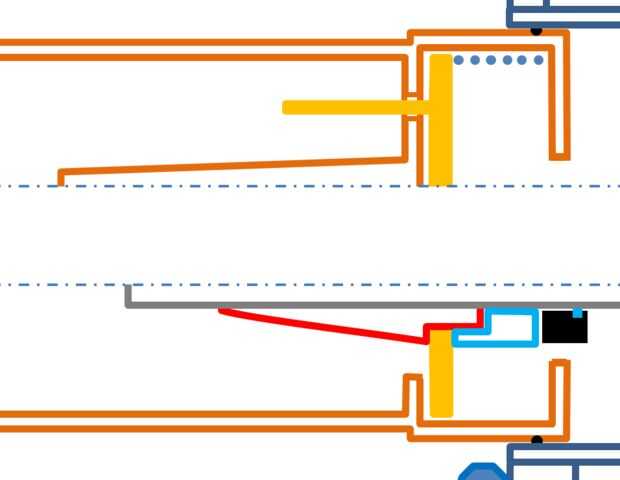

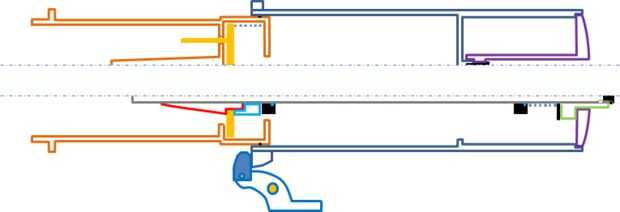

este es el mecanismo que vamos a integrar dentro del canon de nerf. se puede ver el dibujo original de Canon (parte superior de la primera foto) y el modificado (parte inferior). en la primera foto:
la parte roja es un inflado de globos, lo conseguí con la bomba.
parte azul claro es el final de schrader de la tengo con el adaptador universal flexible flexible.
cuadrados negros con pequeños cuadrados azules dentro son tuercas de parada automática. muy bien! en tutorial de chluaid pega tuercas simples, encontré la parada auto unos en mi cajón para que todo se puede-montado.
parte verde es el adaptador "schrader que presta", también de la bomba.
negra es para tornillos y esas cosas.

# Cómo funciona

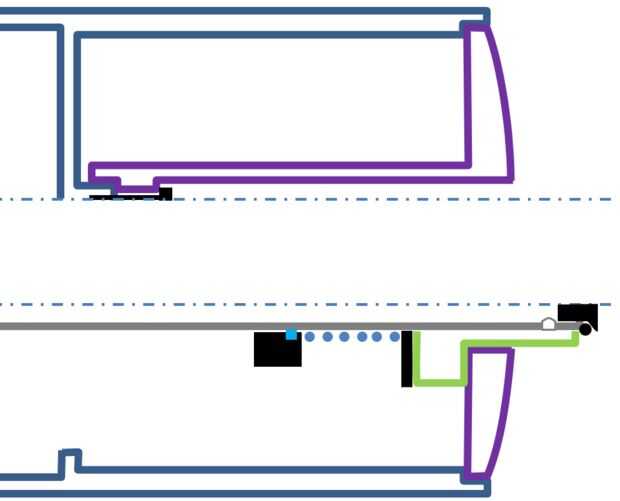

El dibujo se hace con la pistola armada. Cuando el gatillo, la parte azul oscura avanza (empujado por el muelle original que no quitar). la parte púrpura se pega al azul oscuro, por lo que también empuja a verde y la válvula se abre. la parte azul oscurezca se mueve sólo unos milímetros y luego es bloqueada por el resorte que no puede comprimirse más y las tuercas de parada automática.

Voy a hacer 1step para cada parte.
