Paso 5: vuelva a cablear
Para conectar el Arduino al Motor:

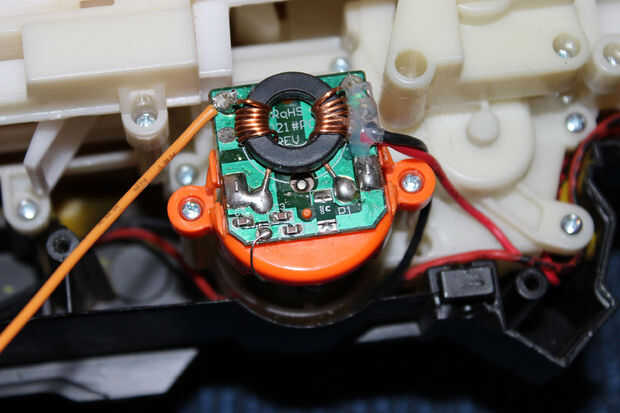

- Primero soldar un cable al lado positivo del motor - como se muestra en la primera foto.
- Luego suelde un segundo cable al interruptor - como se muestra en la segunda foto.

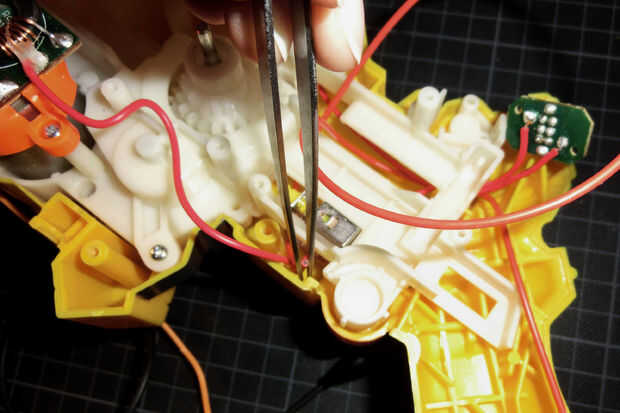

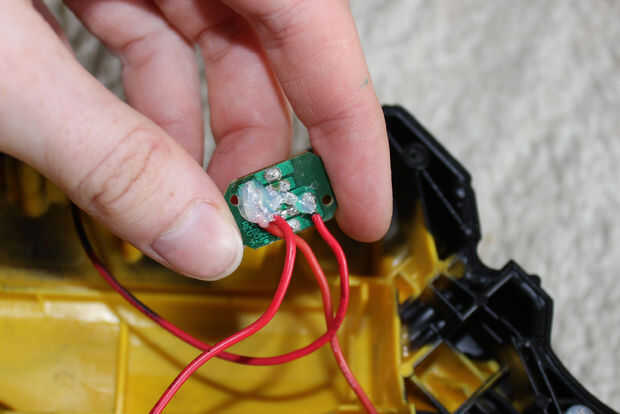

Desenroscar el mecanismo, o alicate para colocar el cable por debajo de él, como se muestra en la tercera foto. Ahora todo lo que queda por hacer es asegurar los cables con pegamento caliente, como se muestra en la cuarta foto de este paso. Simplemente conecté los dos cables; Pero también se puede añadir un interruptor, para también permitir disparar apretando el gatillo.
Si usted está planeando en la pintura de la pistola, asegúrese de evitar la pintura de la cabeza del émbolo y las partes internas. La pintura sólo alterará la función y se raspa apagado después de un tiempo.

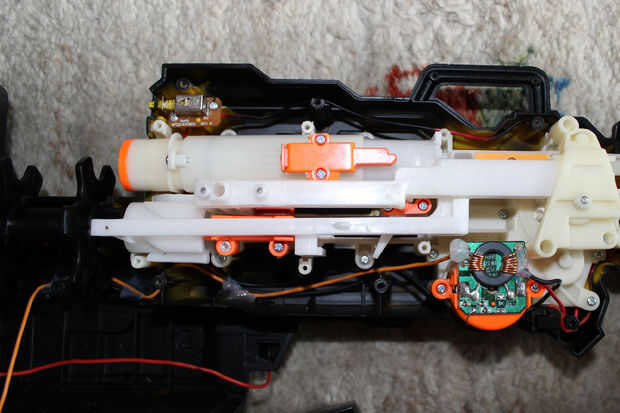

He subido una imagen para que no vuelva a montar la pistola de Nerf. Tenga cuidado para que no encaje o romper alguna pieza.
