Paso 4: Cableado de las tomas

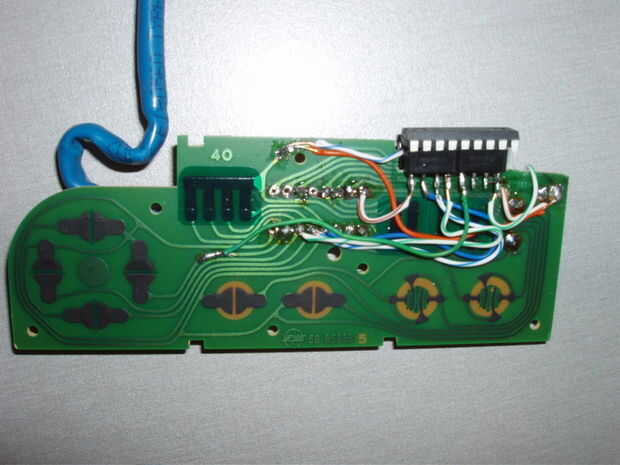

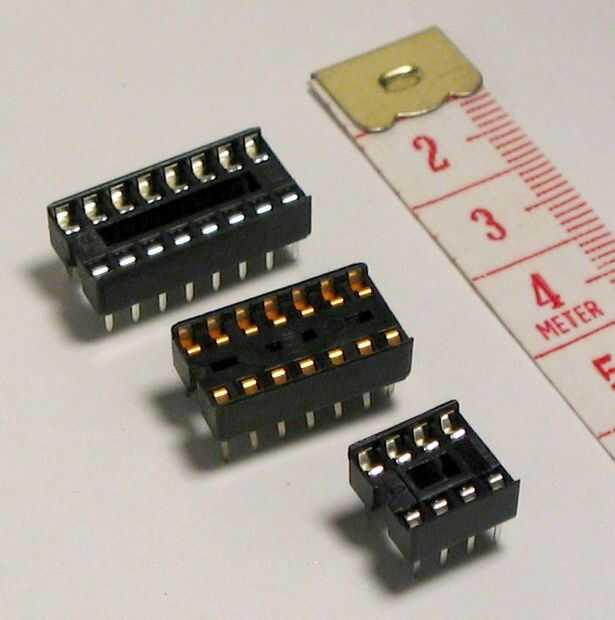

El cableado del controlador es muy sencillo en teoría, pero es complicado por el uso de todos los componentes originales (las líneas negras cubrieron con verde cinta transparente son, de hecho, resistencias pull-up).
Gran parte del cableado puede variar en base a la cantidad de la junta fue quitado con la dremel. Algunos de los rastros que fueron cortados deben sustituirse con el alambre, especialmente las que conectan a los electrodos de botón o el enderezamiento.
Nota: las almohadillas para el viejo chip NES se cuentan hacia la izquierda de la muesca impresa en la parte posterior del controlador. Números de pin PIC se cuentan de la misma manera.
Los colores se refieren a los colores de los cables originales de NES y están impresas en la parte posterior de la Junta (no los colores en el paréntesis).
