NES controlador iPod control remoto (5 / 7 paso)

Paso 5: Conexión del Cable

Corte una longitud de cable Cat5 (yo usé 2 pies) y corte una pulgada de aislamiento en cada extremo. Corte los cables todos sino tres de las zonas expuestas.
Los 3 alambres en cada cable se conectarán a un pin del conector remoto.
Conexión del conector varía dependiendo de qué tipo de conector, así que voy a referirme a cada cable como su pin en el conector.

Conector pin 1(Receive)---NES pin 3 (éste es conectado al PIC de transmitir)
Conector pin 3(Ground)---marrón
Conector de pines 4(3.3V)---V +

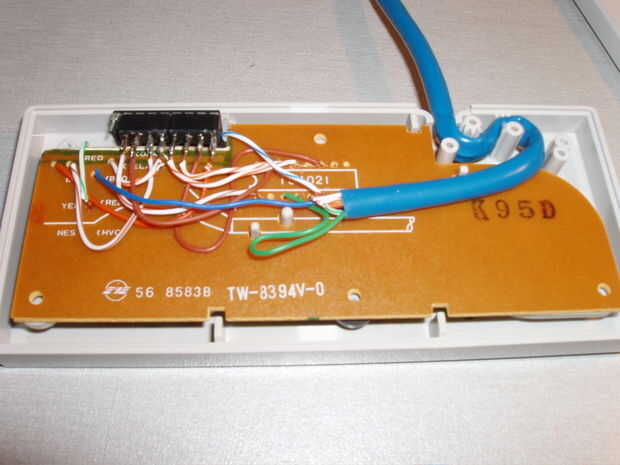

Una vez que estos tres cables se han conectado, simplemente empuje el cable en los postes de alivio de tensión que el cable viejo pasó en el caso del controlador.

Hay una grave carencia de lugares para atar a la línea de V +. Todos los pines que deben tener V + pueden conectarse directamente entre sí, pero debe ser NES pin 16 a 3, 3V. Usé un cuchillo para raspar algunas de soldermask fuera de la traza para crear mis propios cojines.
