NES de Bluetooth controlador Mod (4 / 6 paso)

Paso 4: Tablero de regulador

Corte la tabla justo encima de los puntos de soldadura inferiores a reutilizar las conexiones de la dpad. pero desde lo alto un botones y start/select B así que tuve que soldar en los rastros para conseguirlos otra vez. Esto podría probablemente han quedado solos, pero tenía un IC muerto.

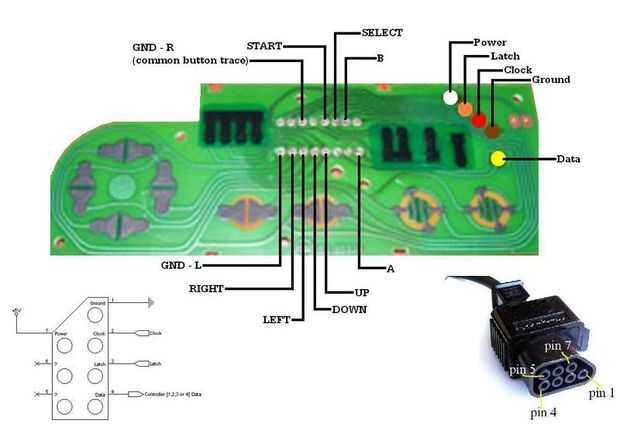

La soldadura de punto etiquetado GND - L será la base para todos los botones, el EZ-Key envía botón eventos cuando las entradas se tiran al suelo por lo que necesita total 9 cables: GND - L, derecha, izquierda, abajo, a, A B seleccionar y empezar.

Estos de la soldadura a la derecha en entradas de EZ-Key

Si querías conéctelos por lo que coincidirán con los botones de sería:

Controlador EZ-Key Mapping:
GND-L a tierra EZ-Key
Derecho a la #3
Izquierda a #2
Hasta #1
A #0
Empezar a #4
Seleccione al #5
B a #6
A #7

Mantenga sus cortos que no hay mucho espacio en el caso de los cables.
