NES del cinturón regulador con efectos de sonido! (2 / 12 paso)

Paso 2: teoría

Antes de empezar, vamos a discutir cómo esta cosa va a funcionar. En el llavero, cuando se pulsa un botón completa un circuito específico que permite un microchip producen un efecto de sonido específico. El botón salva la distancia entre un hilo y un cable de salida para hacer ese circuito. El controlador NES trabaja en el mismo concepto, pero con un microchip diferentes que interpreta la señal como dice Mario para saltar (boing!) o escupir una bola de fuego.

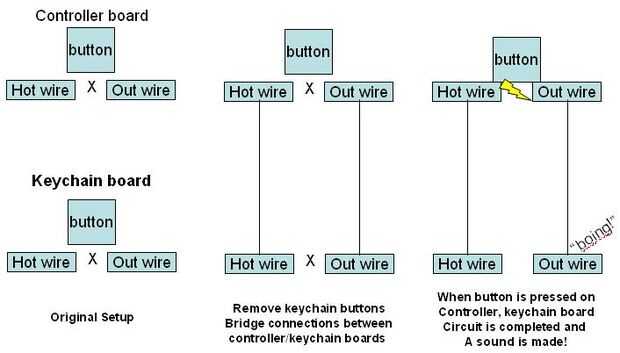

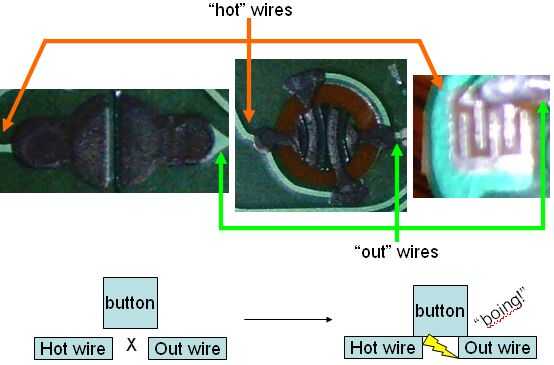

Desde dos circuitos de trabajan en el mismo principio (usando botones conductivos para completar circuitos), podemos utilizar una tabla para operar el otro. Todo lo que tenemos que hacer es soldar las conexiones entre el cable vivo y los cables de salida para cada botón. (ver foto) Luego cuando se presiona un botón en el controlador, el llavero es circunvalado y el botón del regulador completa el circuito y envía una señal al microchip en el tablero de llavero, creando un efecto de sonido. Todos los botones funcionan del mismo modo, por lo que cualquier sonido se puede conectar a cualquier botón.

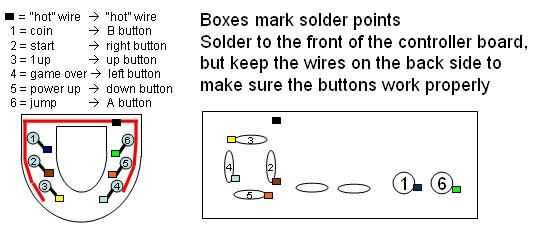

La segunda imagen muestra los sonidos cada uno del botón llavero hace y cómo los cableados a los botones del controlador, FYI.
