Paso 6: Preparación para soldar
![]()
![]()

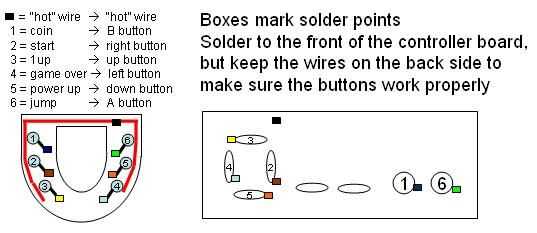

Ya que el llavero tiene 6 sonidos, vamos a utilizar 6 de los botones (yo arriba, abajo, izquierda, derecha, A y B, pero puede utilizar select y start si quieres). Por lo tanto, tendremos que soldar los 7 cables - 1 cable "caliente" y 6 "hacia fuera" los cables para cada botón. Los orificios perforados (1/16") en cada uno de mis conexiones de soldadura para poder alimentar el cable desde la parte posterior de la Junta y no interfiere con los botones en la parte delantera. La imagen de abajo muestra la ubicación de cada uno de mis lugares de agujeros/soldadura taladro.

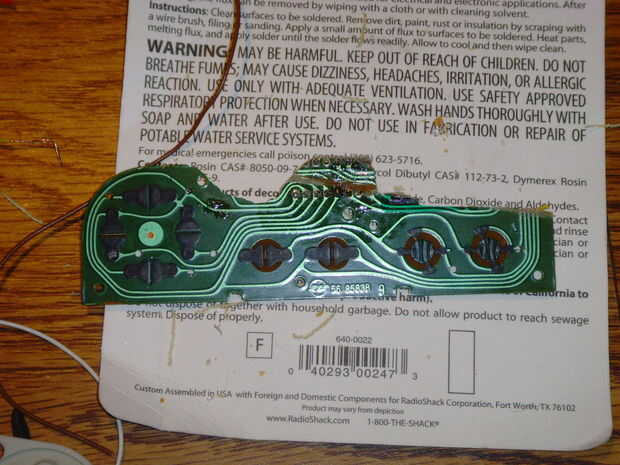

Por último, una vez que todos los agujeros han sido perforados, utilice un destornillador para rayar la capa de circuito, revelador de la cobre brillante agradable. Tómese el tiempo para hacer una superficie limpia y agradable para hacer una soldadura buena conexión...
