NES en un cartucho de (4 / 8 paso)

Paso 4: Hacer el tablero de control

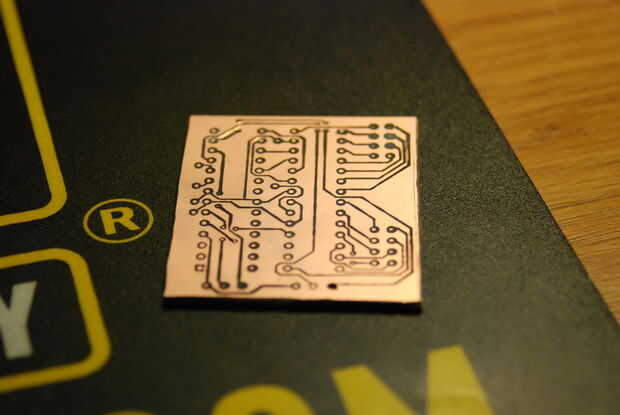

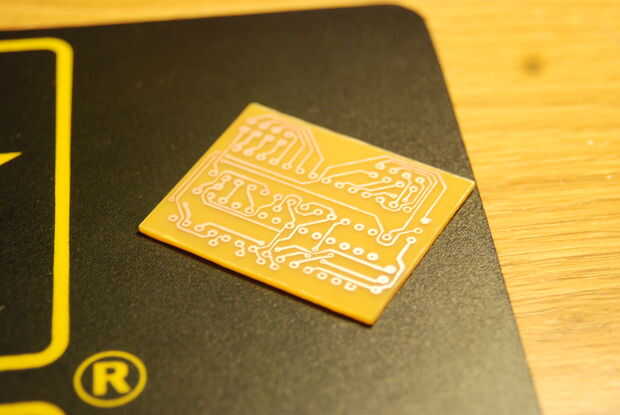

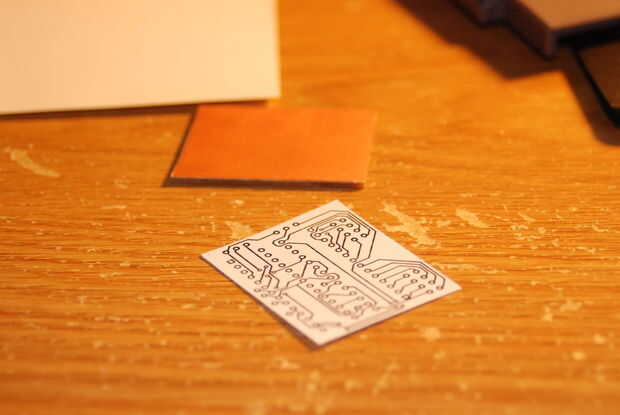

Para este paso, no voy a ir a través de todos los pasos sobre cómo hacer una PCB, pero hay un montón de tutoriales por ahí. Así que descarga mi diseño, que fue hecho con diptrace. Puede descargar una versión gratuita de diptrace desde su sitio. Es un muy buen programa de diseño de PCB. Una vez realizada la Junta, la soldadura de todas las partes en.
Descargar la versión gratuita: http://www.diptrace.com/download.php
Piezas:
Atmega168
TLC5940
Cristal 16MHz
resistencia de Ohm 2 k
zócalo de 28 pines del ic

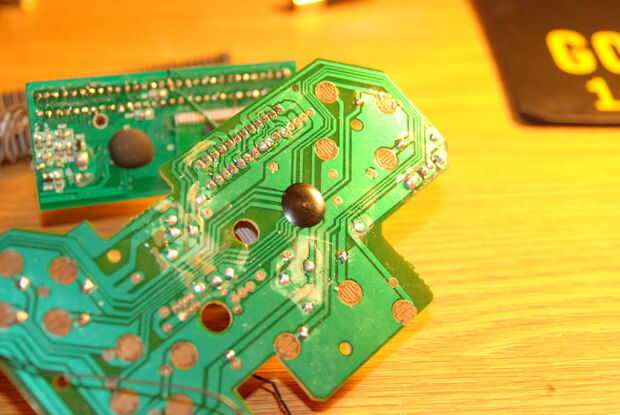

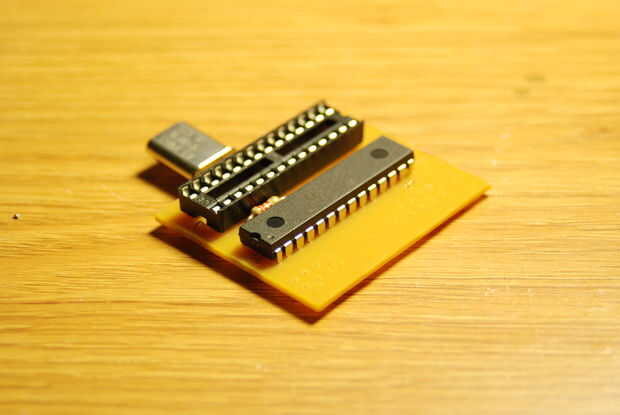

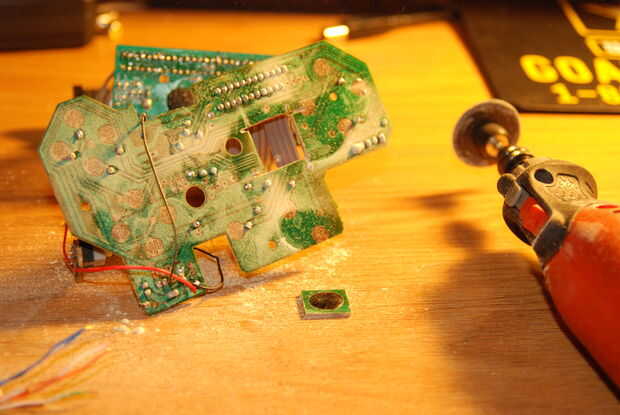

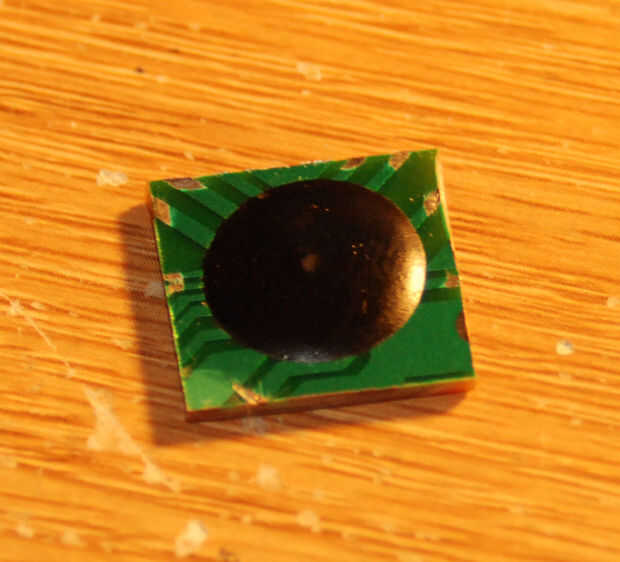

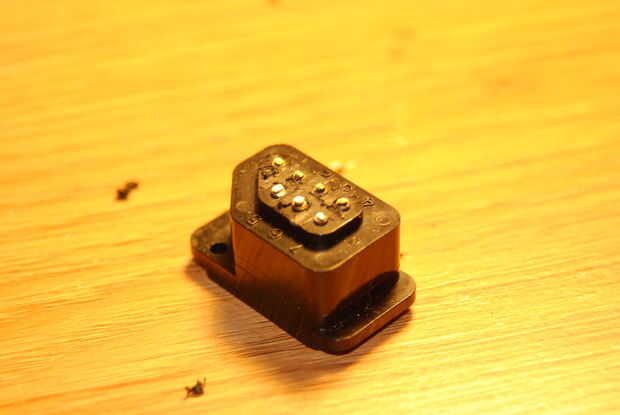

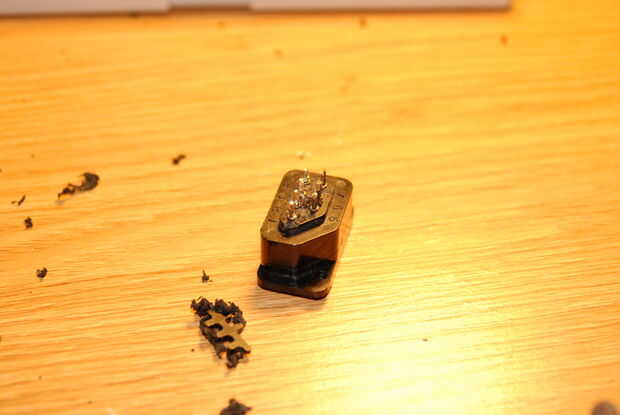

Una vez que se pone todo junto, es tiempo para cortar las tarjetas de jugador de la energía. Empezar por localizar la parte superior de globalización donde entran todas las entradas de botón. Coger la herramienta dremel con un disco de corte y corte de la Junta. En mi caso, creo que he hecho el tablero un poco pequeño, por lo que terminé haciendo el tablero de jugador 2 un poco más grande. El problema con lo que es tan pequeño es que cuando conecta los cables, tienden a rasgar los rastros de la Junta. Esto sucedió a mí unos 3 o 4 veces con el player 1, llegó hasta el punto donde realmente tenía que chizel un poco de la globalización negro lejos, sólo para conseguir más cobre soldar en.

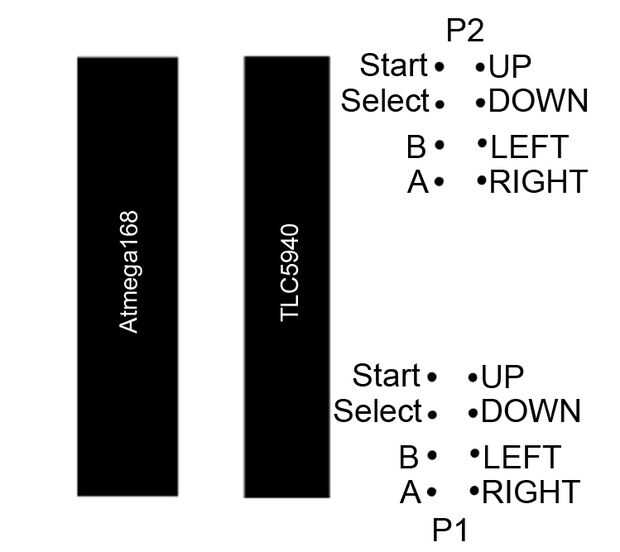

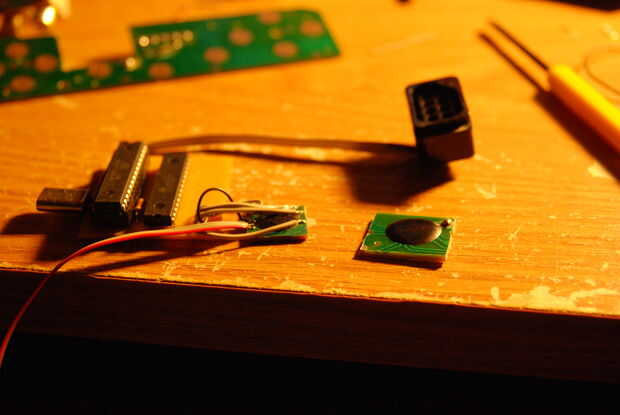

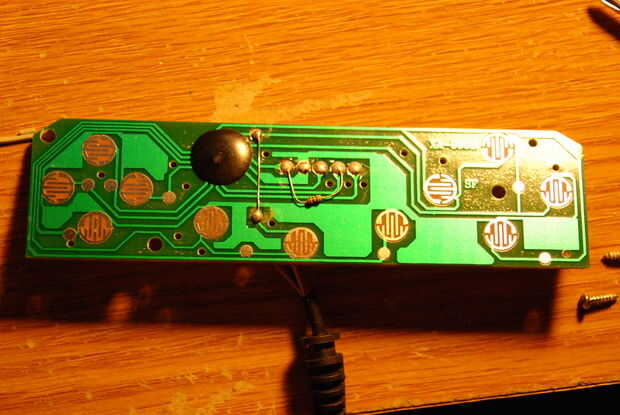

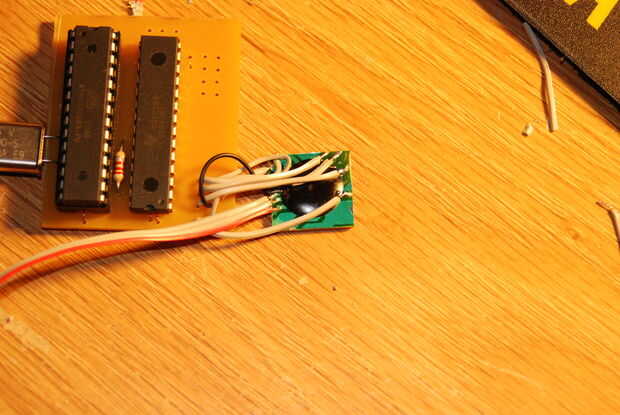

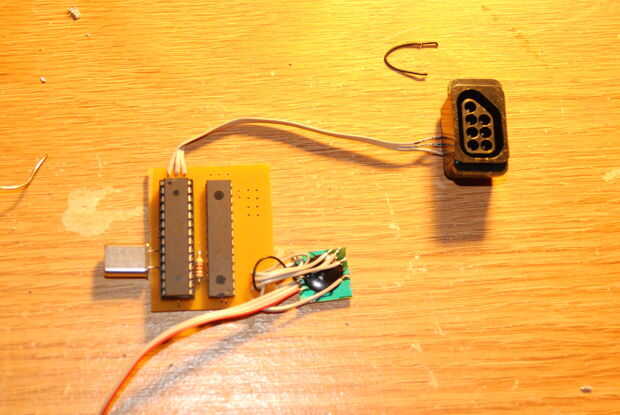

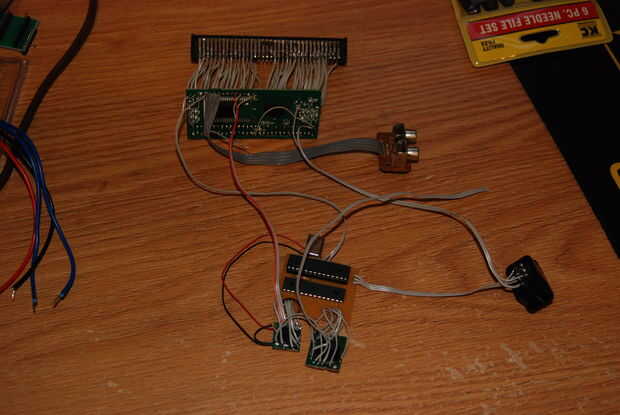

Ahora que la parte superior de la globalización está separada de la placa, ahora es tiempo para quitar la máscara de la soldadura fuera de los rastros de cobre necesarias. Utilice el diagrama que hiciste, o sin embargo optó por recordar las conexiones para soldar los cables correctos para el PCB. Uso el ive diagrama subido para conectar los cables. Repita este mismo proceso para jugador 2.
