Paso 8: Esquemas de carga

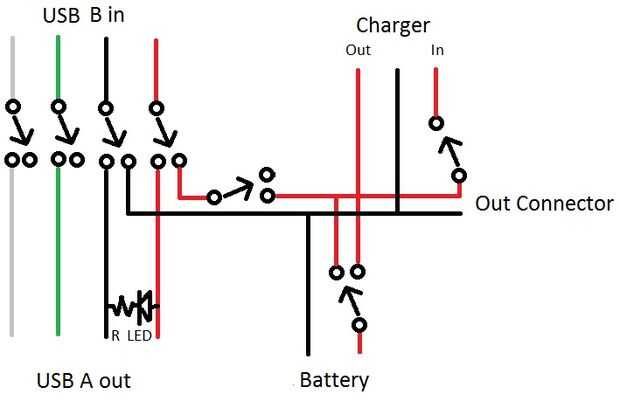

R = 180 ohmios para un 1.7V LED
Primero tienes el USB B, allí va a 2 interruptores de doble que activan al mismo tiempo.
Por lo tanto debes 2 opctions:
-La primera es ligth un LED y conectar el USB A hacia fuera. Donde se podría conectar teléfonos celulares usb cable o Bluetooth dongle.
-En la otra opción, conecta al otro conmutador doble, usted puede seleccionar para cargar la batería del teléfono móvil, o cuando no esté en uso *, la batería interna. La otra opción de este interruptor es para seleccionar la batería interna para cargar el teléfono móvil.

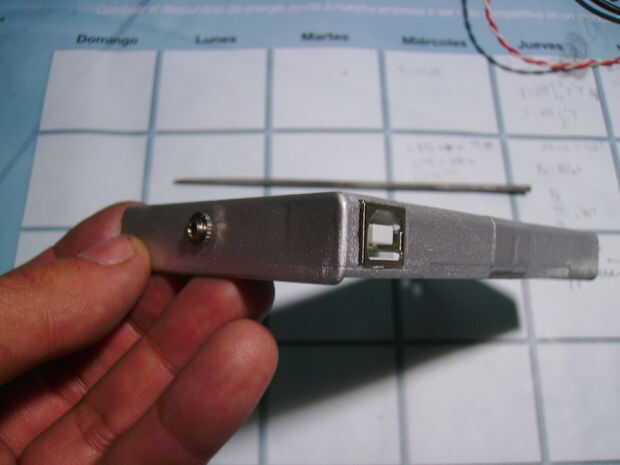

Cuando se conecta el cable de teléfono celular, desconecte el cargador interno. Para ello utilizo el conector de 2,5 mm hembra.
En caso de que el teléfono necesita más de 3.7V a cargo, podría poner en serie una batería "AAA", para elevar el voltaje en 5V. Esta es la forma más sencilla de obtener 5V que pude pensar. Algunas personas les gusta usar un elevador DC-DC, pero esto aumenta el consumo, y no tienes que dejar mucho espacio.

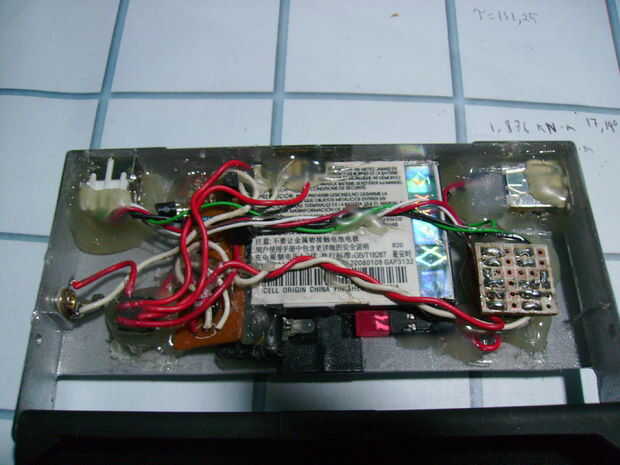

Después de realizar todas las conexiones, puede utilizar pegamento caliente para poner todos los componentes en su lugar.
