NES PAD LED (3 / 4 paso)

Paso 3: Encender el soldador

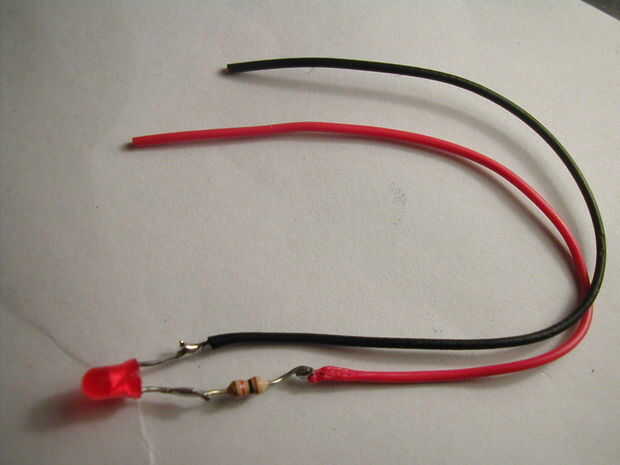

1 - soldadura un resistor de 100 ohm al pin positivo del LED.

2 - soldar los cables al LED (Foto 1)

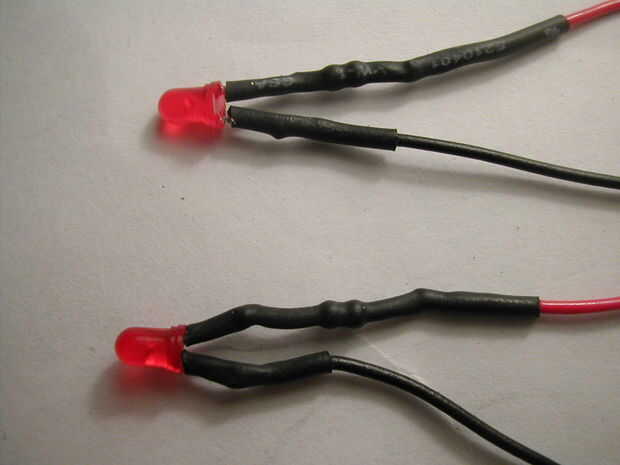

3 - agregar alguna tubería del encogimiento del caliente y reducirlo... (Foto 2)

4 - hacer tantas como necesites.

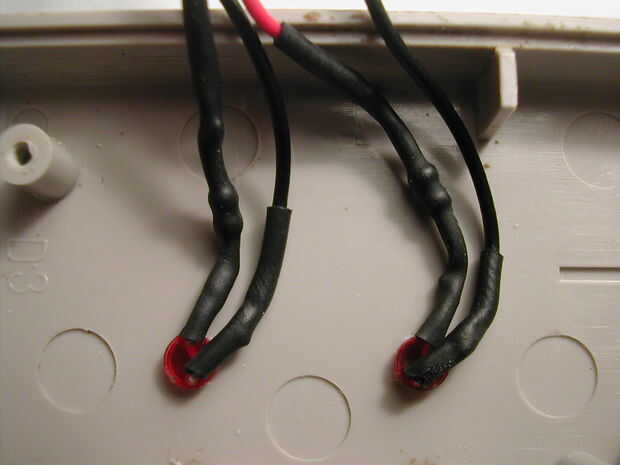

5 - añadir el LED a los agujeros previamente perforados y doble hacia abajo los pernos. (Foto 3)

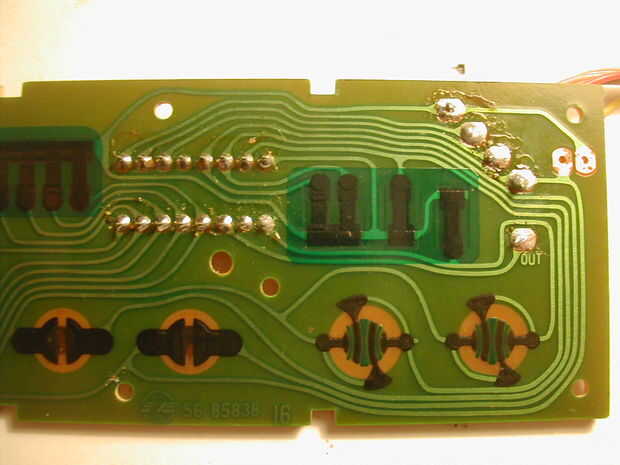

6 - he hecho un poco "pin out" con todos los botones. (foto 4)

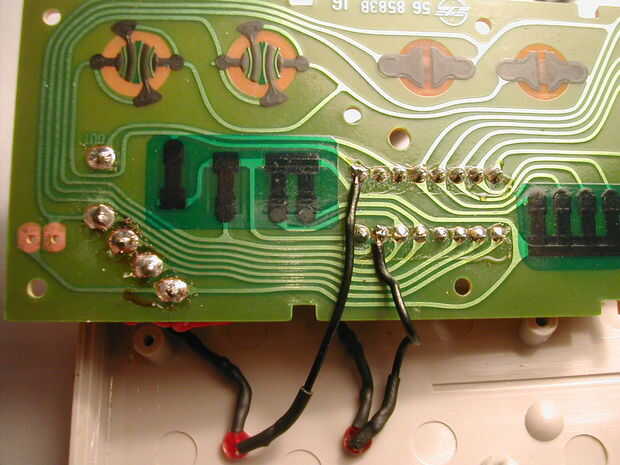

7 - soldar el cable de nedgative del LED a cualquier botón que desee. (Foto 5)

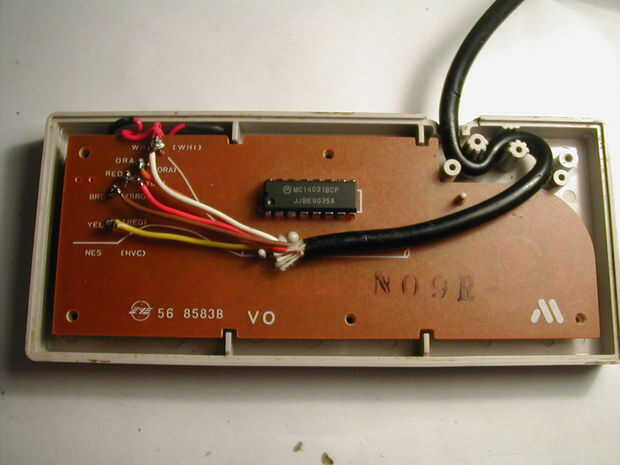

8 - todos los cables positivos con el cable blanco (5V +) en el otro lado de la Junta del curcuit de la soldadura y doblarlas, para que puedan cerrar el PAD de NES. (foto 6)

Notas:

Allthough que el LED solamente se encenderá durante un segundo corto, necesita al menos una resistencia de 100 ohm. Si no utilizas una resistencia el LED consumirá demasiado actual y el PAD de NES no serán capaces de enviar señales a la NES, así no funcionan los botones.

Puede Agregar LEDs individualmente a todos los botones, pero si pulsas más de 3 botones a la vez, puede utilizar para mucho actual, el pad de NES para que funcione correctamente...
