Paso 11: IPhone batería Hack
Edición bonus!

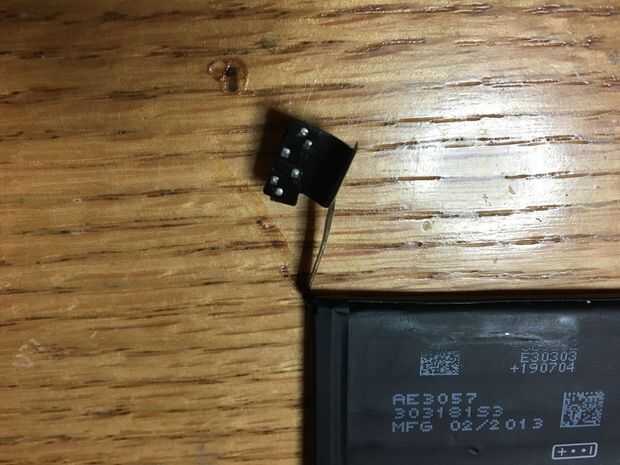

He podido hacer este trabajo con un iPhone 5 o reemplazo de la batería de 5S con algunas modificaciones menores a la batería en sí y la impresión 3D. Usando la batería del iPhone le da 3 x duración de la batería como el 500 mAh LiPo. Si no desea hacerlo, omita este paso. Comience usando una pistola de calor para desoldar los conectores de la batería. Después de que se hace, se quedarán con los cojines de la soldadura. Es muy tentador sólo Retire el conector de la cinta en conjunto y utilizar las almohadillas de soldadura que conecta los circuitos de batería. No se pero! Usted lo dejó con una LiPo crudo con ningún circuito de protección. Este circuito protege la batería sobre la descarga, que daña las células.

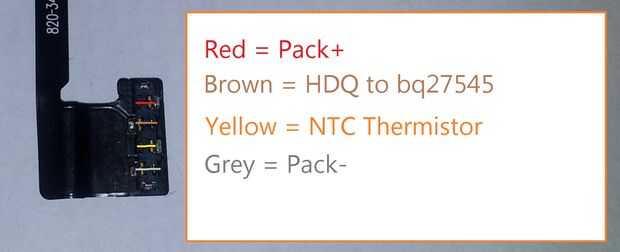

Identificar que son + y -. Ver gráfica, cortesía de RipItApart. Utilice un multímetro para confirmar que usted obtiene acerca de 3.8V. Puede registrar un poco inferior a 3.8V porque la batería se envía sin una carga completa.

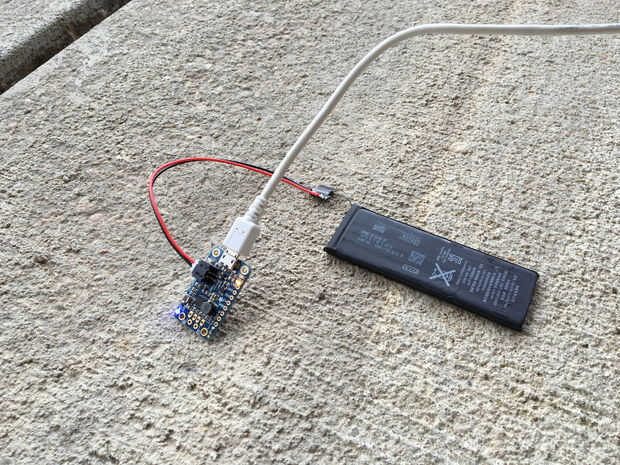

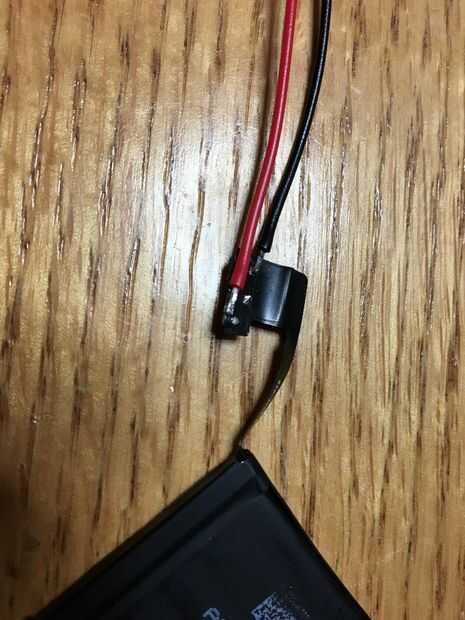

Soldar el conector JST de 2 hilos, rojo para + y negro. Tenga cuidado para evitar cortocircuitos. Trabajas en un área pequeña con almohadillas de soldadura pequeño. Dar los cables un tirón suave para asegurarse de que soldado a los cojines. Una vez más prueba su con un multímetro para asegurarse de que tiene voltaje. Cargue completamente la batería fuera y lejos de materiales inflamables. No me culpes si usted carga su golpe chino barato las baterías dentro de su casa y coge el fuego o explota. Check-in en él de vez en cuando para asegurarse de que no expanda ni calentarse. Está utilizando un cargador de Adafruit PowerBoost para una batería que no fue diseñado. Añadir a golpe posible mala calidad de construcción y los incendios son una posibilidad real.

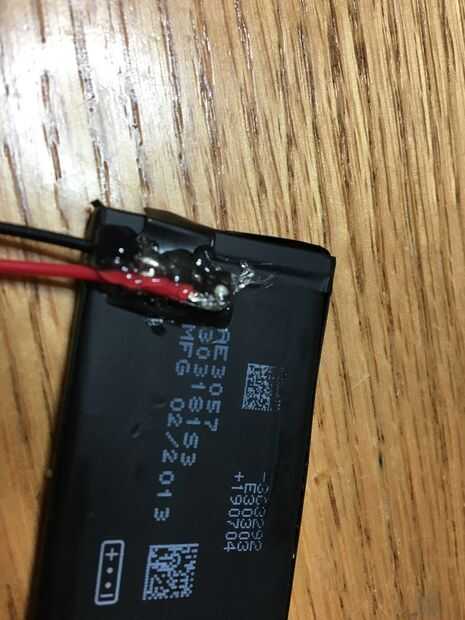

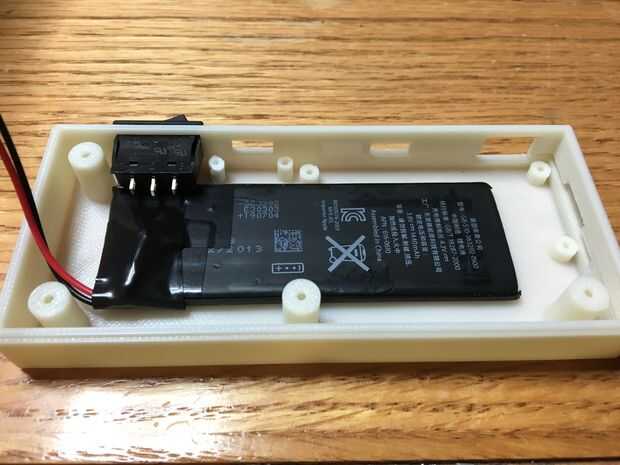

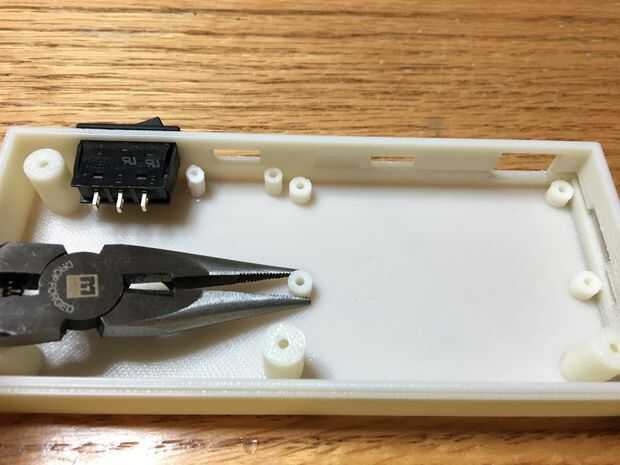

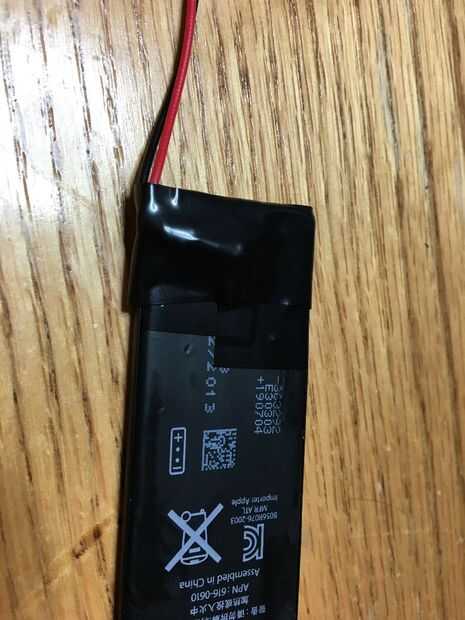

Una vez cargado, caliente el pegamento de la cinta de la batería a la batería y el pegamento sobre todos los pads de soldadura expuestos. Cubrir el hack de la batería con cinta aislante encima de un lado a otro y luego alrededor. Modificar la impresión 3D con un par de pinzas. Rompa el inferior cero RasPi izquierda poste de montaje. Alta tecnología y complejo, ¿verdad? :-) Pegamento caliente la batería Coloque y utilice un tornillo de menos cuando el cero RasPi en los siguientes pasos de montaje.
