Paso 1: materiales
1 tablero de Arduino debido
1 sensor de foto
3 LED
1 zumbador
cambio dos niveles de 4 canales de Adafruit
1 2 resistencia de ohmios k (por timbre)
1 10 resistencia k (para DHT11)
4 resistencias de 330 ohmios (todo más pequeños dependiendo de nuestro tamaño de LED)
1 MQ-2 sensores de humo

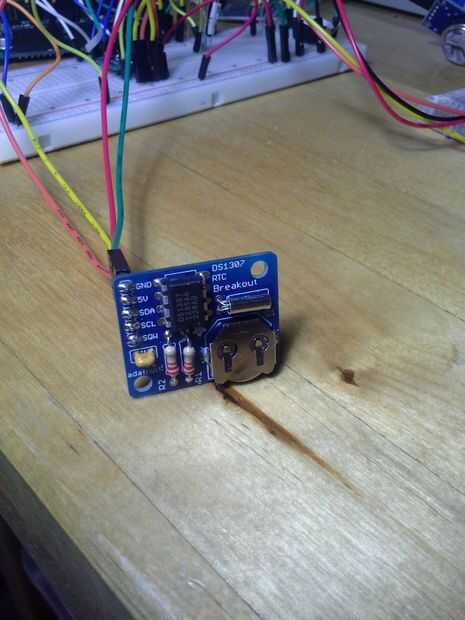

1 reloj RTC DS1307 kit de Adafruit

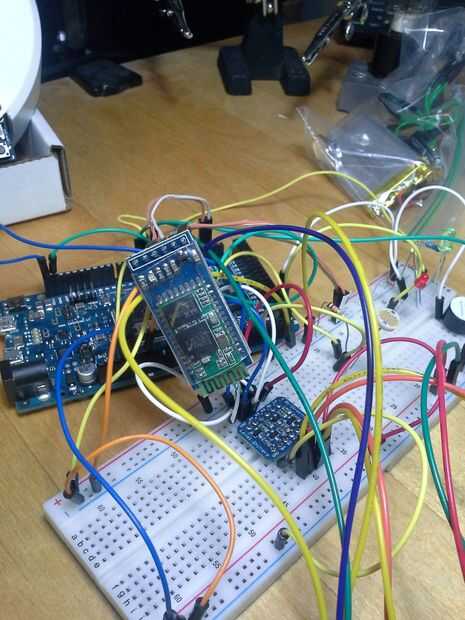

1 serie de Bluetooth HC-05
1 RGB pantalla LCD 16 x 2 con botones de Adafruit
1 DHT11
1 viejo monóxido de carbono alarma de humo para el caso
(Rev2) 1 Presione momentáneamente el botón
y por supuesto algunos cables
Herramientas necesarias
-soldador
-Dremel o cualquier herramienta de corte rotativo

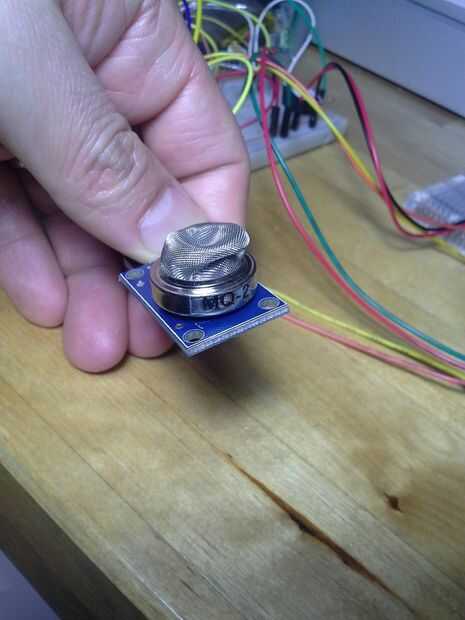

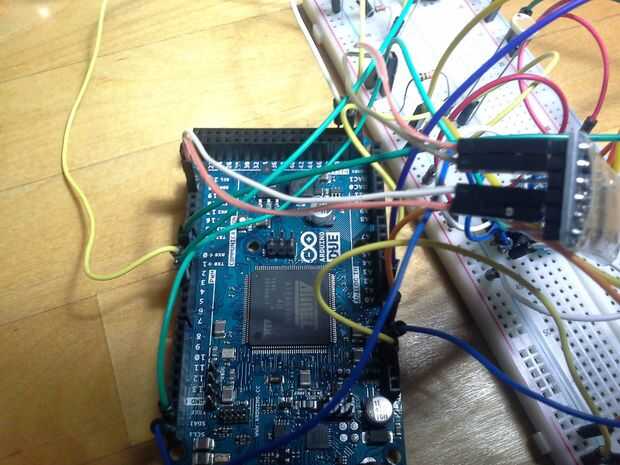

Los sensores MQ2 tienen una rotura en el período y el resistor que se puede ajustar para la sensibilidad. Usted puede leer más acerca de cómo ajustar en internet.
En la mía, calibrar en un micropcontroller separado (es decir. Uno) y sólo tiene que utilizar un código más simple/más pequeño para leer el valor analógico y digital. Usando una vela y soplando le dará el humo. Luego coloque el sensor cerca de él y ajustar la resistencia de ajuste hasta que el LED encienda. Una vez que calibra esto, se puede construir el circuito mayor de la debida.
