Netduino GPS con pantalla LCD (3 / 4 paso)

Paso 3: HARDWARE

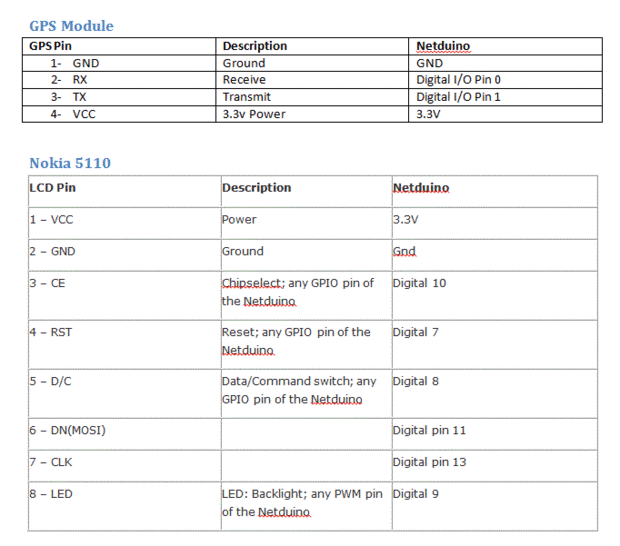

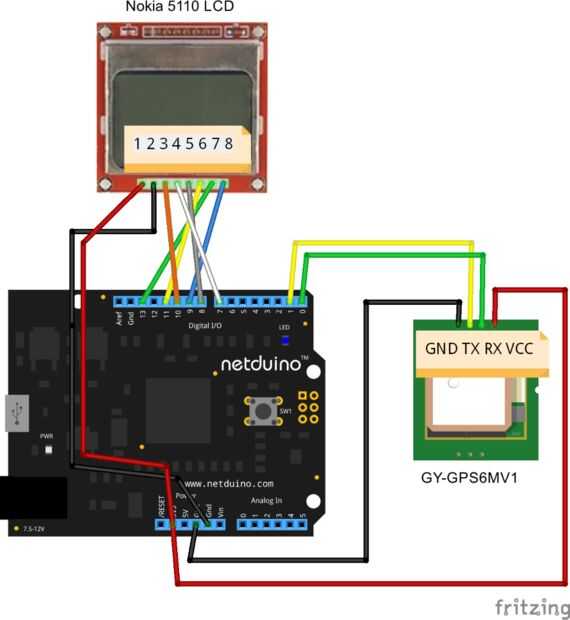

Conecte el Netduino a la pantalla de LCD de Nokia 5110 y el módulo del GPS utilizando la tabla de diagrama y pinout de cableado. Tenga en cuenta que las diferentes versiones de cada uno de estos elementos de hardware pueden tener diversos PINOUTs que se muestra. Fuertemente sugiero verificar su salida con hojas de datos antes de conectar!

Además, si tratas de adaptar esto a un Arduino, recuerda que es Digital I/O pins son 5v y 3.3v no como Netduino, ZAP así que si te olvidas de traducir el poder! (Centro de aprendizaje de ver Adafruit para GPS proyectos para Arduino!)
