Paso 7: balancín
Taladre un agujero a lo largo de 75mm y 20mm desde el extremo del mismo diámetro que ha perforado sus puntos de anclaje
(este agujero es el punto de pivote del brazo de eje de balancín)

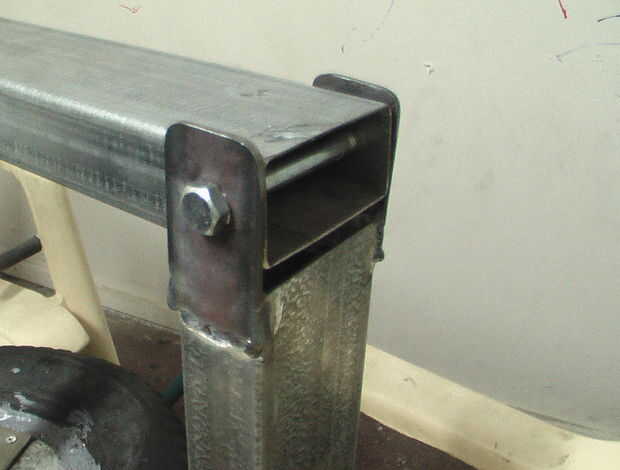

Haz un perno largo y fijar un punto de anclaje cada lado del eje de balancín del brazo, coloque los puntos de anclaje sobre la VERTICAL de la BASE aprox 20mm hacia abajo.
Sujetar y soldar los puntos cuando del balancín está alineado con la línea central del neumático.

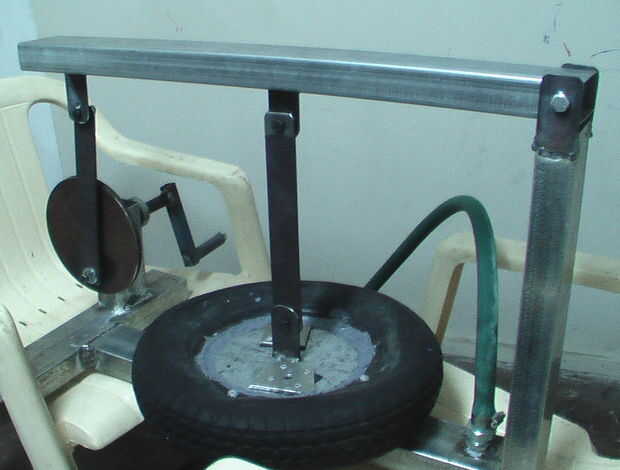

Alinear ancla otro punto para el balancín sobre el centro del neumático y soldadura. Esto es para la varilla de conexión entre el balancín y el punto de anclaje del neumático superior.
Soldadura final punto de anclaje para el brazo de eje de balancín con el mismo espaciado entre la del punto de pivote del brazo oscilante y el medio punto de anclaje.

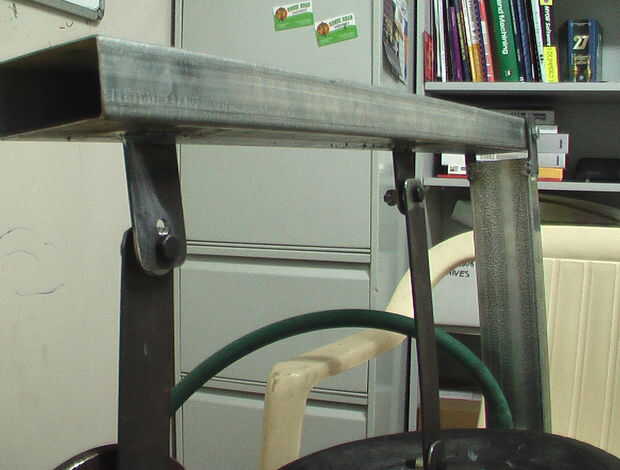

Hacer dos bielas (2) barra plana 40 mm x 3 mm.
Para trabajar distancia del agujero de centros Squash la placa de anclaje del neumático superior hacia abajo unos 5mm de la placa BASE de anclaje del neumático. Con un nivel en la parte superior del balancín mide la distancia entre el orificio central de anclaje y agujero de anclaje del neumático (puede que necesite un ayudante).
Añadir 40mm a su medida como la longitud total de bielas.
Perfore agujeros de 20mm de los extremos para sus tamaños de perno.
