Paso 8: manivela

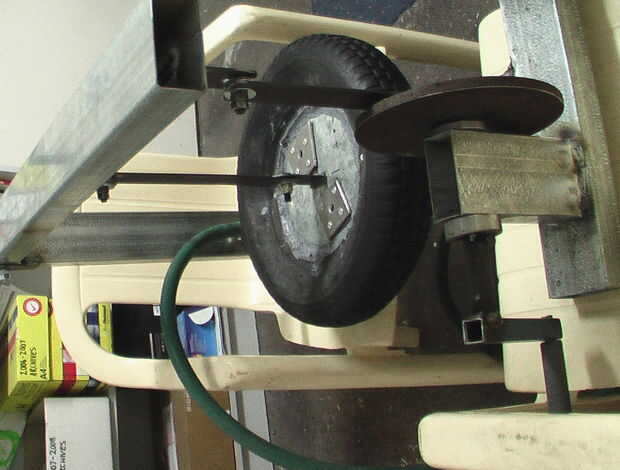

El neumático debe ser capaz de estirar y contrato sin contacto con las dos placas de anclaje neumático o ampliarse más, consulte el balancín paso 7.
Con el brazo de eje de balancín superior atornillada en el punto de pivote y la media barra de conexión adjunto.
Empuje hacia abajo en el brazo de eje de balancín hasta que la parte superior de la placa está en la placa de anclaje inferior (squash el neumático plano), luego levantarlo 5mm (aprox), medida entre el piso y la parte superior del brazo de eje de balancín.
Levante el brazo de eje de balancín para estirar el neumático hasta donde cualquiera se extienden más en un funcionamiento regular de la bomba puede romper los sellos neumáticos, mida nuevamente la palabra a distancia de brazo oscilante.

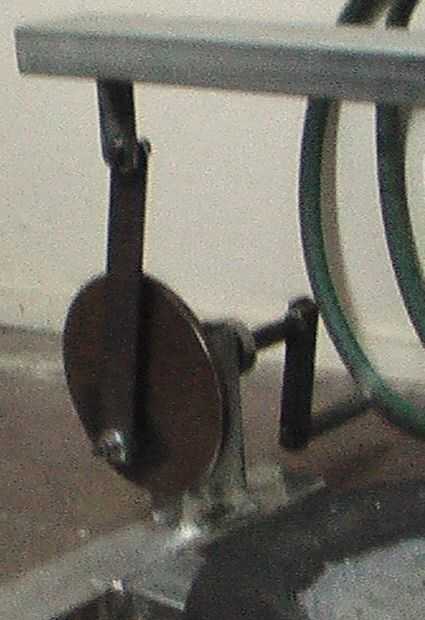

Restar la primera distancia de la segunda medición y dividir por 2 es igual a la distancia entre el pasador del cigüeñal (un perno soldado al disco) y el cigüeñal.
Usé más tubo x38mm de 78mm para el apoyo de mi Asamblea inestable.
Altura centro de perno de biela y manivela brazo longitud debe estar a una distancia por encima de la base para que usted no crack tus nudillos en el suelo cuando se utiliza la mano impulsado por opción.
No tienes que usar un disco redondo que tengo, más plana barra de haría.
