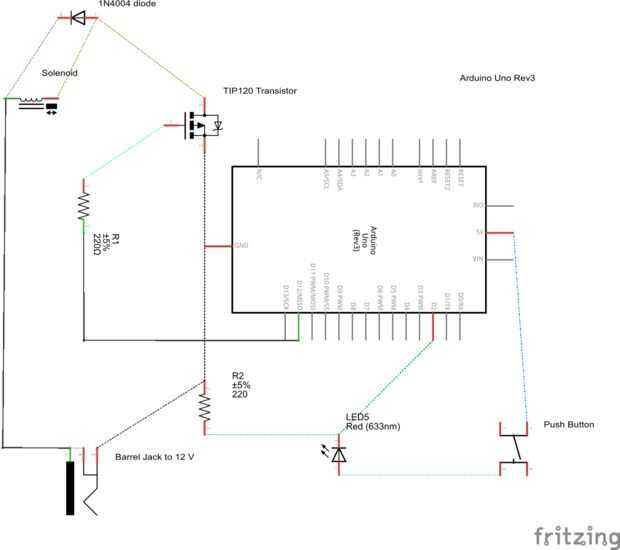

Paso 2: Paso 2: circuito de Arduino
Ω 330 resistencia interna (-) a1
Botón - de Digital (entrada 2) B1
LED 1c, 2c (+ o ánodo)
2.2kΩ resistencia de 13 (salida) Digital a 18a – envía señal al transistor
Pulsador - g 6, 4e. Inicia el programa.
Transistor 18c - 20c
c 18 Transistor base recibe la señal de alto del pin 12 y abre el interruptor.
colector de transistor de 19c (o) al solenoide (alambre del solenoide se conecta a positivo externo positivo)
emisor de 20c (o) se conecta a tierra externo – alambre funciona de 20d a tierra externa (masa de solenoide)
Diodo, permite corriente viajar en una dirección única 19e externo positivo. Cuando dejas de alimentar un solenoide, un voltaje reverso, hasta varios cientos voltios, brevemente picos de nuevo. Asegúrese de que el solenoide se encuentra en la dirección correcta para evitar freír el transistor.
Corriente continua 12V de entrada externa (+) y (-) del tablero de pan. Solenoide de poderes.
Solenoide de salida: 19d (cable negro del solenoide), alambre del solenoide rojo en tablero de pan externo (+)
