Paso 3: pruebas

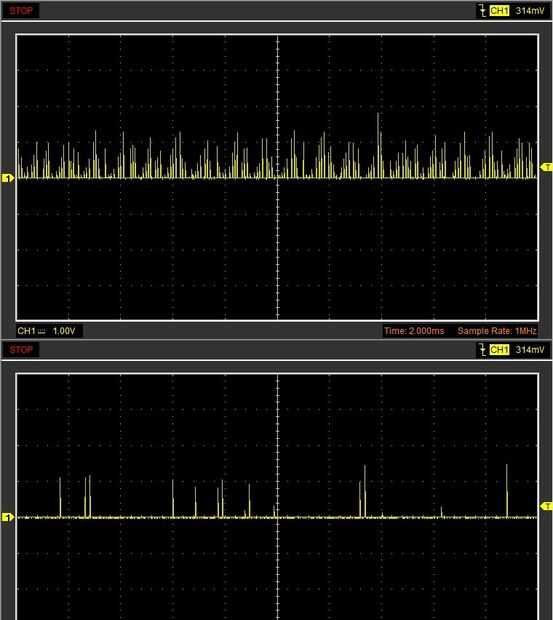

Las imágenes de osciloscopio son para análisis cualitativo sólo! Mi osciloscopio no tiene suficiente velocidad de muestreo para detectar correctamente el < 50ns salida picos de este circuito (van hasta 3,3 v, que no es evidente de la imagen de arriba). La neurona sintético confiablemente desencadenará un latch SR en la FPGA, sin embargo, así que sé que funciona.

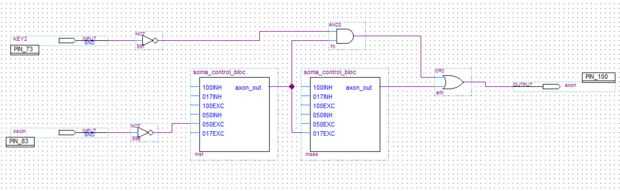

El circuito de prueba arriba tiene un 63kHz oscilador de onda cuadrada conectada a la entrada excitatory de 1/2 de la primera neurona, que es luego parchada a través directamente a la salida, o enviada en la entrada excitatory de 1/6 de la segunda neurona (que se conecta a la salida), dependiendo de si se pulsa un botón. Como se puede ver en los rastros de alcance, pasando por alto la segunda neurona causa muchos más pulsos en la salida. Debe ser seis veces más pulsos, pero mi ámbito no puede detectar los picos lo suficientemente bien como para poder obtener datos precisos.
