Newbie completo paso a paso, la impresora 3D con todas las piezas listas (2 / 12 paso)

Paso 2: Piezas requeridas / listas de compras

Esta es la página de listas de elementos, piezas y herramientas. Voy a intentar ser lo más detallada posible.

Si usted pide elementos de algún lugar, ver si usted puede ordenar varios elementos del mismo lugar. Al menos si tienes que pagar envío, como envío puede fácilmente exceder el costo real del elemento individual.

Por favor me avisan si algo confuso o que echaba de menos algo.

He comprado la mayoría de mis artículos en eBay. Algunos en china, algunos en Europa.

Después había comprado todo lo he experimentado algún hardware no funcione correctamente y luego encontrado http://www.miniinthebox.com/ que puede ofrecer prácticamente todo lo que necesitamos. Parece como si se encuentra en la UE pero no en la UE. Los artículos son enviados de Asia, por lo que quiere pagar una cuota (muy pequeña) a insura contra peaje extra o IVA en los artículos cuando se.

Herramientas que vas a necesitar:

1. Multímetro
   Compré un multímetro XL830L en eBay. Lo puede obtener de Hong Kong por £5. Puede encontrar más barato localmente, así que mire a su alrededor.
   Es necesario encontrar el derecha los pines del motor paso a paso y comprobar cortocircuitos.

Guía de principiantes de multímetros.

Es necesario algún tipo de pequeña herramienta multiusos para cortar pernos y eliminar el saliente de las camas de CD/DVD. También se utiliza para cortar la varilla threadded en longitudes de montaje.
Se puede utilizar un molino normal supongo (no tengo uno)

Soldadura de hierro. No te preocupes si no tienes uno, se les pueden conseguir muy barato en eBay. Thera son también un montón de guías sobre cómo soldar. Si no sabes soldar, esto será ayudarle a empezar:

Cómo utilizar un soldador: Guía de un principiante
Buscar kits de soldador, o comprar las partes individualmente:
* Soldador kit incluyendo todos los debajo de £12 (prueba buscando localmente en una tienda de descuento físico como podría ser más barato camino, vía)
* Soldador £3-4.
* Soldadura estaño £1-2. (vea si usted puede encontrar uno con la plata. Al menos encontrar una sin plomo (plomo))
* Un desoldar lechón £2-3.
* Ayudar a mano / 3 £3-10 la mano - usted necesita uno de estos para sujetar los cables y motores paso a paso mientras manejas el soldador y estaño.
Todos dijeron, si planea hacer alguna soldadura en el futuro, puedo recomendar obtener una adecuada estación de soldadura regulable. No tiene que arruinar le. Personalmente compré un Weller WHS40D el año pasado en alrededor de £33 incluyendo el envío en eBay. Usted puede encontrar un montón de nuevas vías más baratos ajustables estaciones así.

Usted necesita un juego de destornilladores pequeños - todas mis unidades de CD/DVD fue fácil tomar aparte usando estándar pequeño philips Destornillador kit de tamaños (estrellas +) PH00 / PH0 / PH1 - tenía una unidad donde tuve que encontrar pequeños torx M5, pero lo vi solamente en una unidad. Debe ser capaz de encontrar un pequeño conjunto de £5-10... o menos.

Normal máquina taladro. Nada de lujo. (herramienta, no un stand o cualquier cosa de la mano)

Un juego de brocas de metal. Ver si puede encontrar un conjunto que contiene 10 o más que van desde 1-8mm.

Un juego de llaves Allen/Unbrako. Tuve que usar los tamaños de 1, 5mm, 2mm y 2, 5mm para la extrusora de filamento sombrero de alimentador kit se conecta al motor Nema 17. Recomiendo conseguir un conjunto con más llaves incluidas con algún tipo de titular de la caja.

Sierra de corte. (Puede) que necesite esto para cortar las piezas de aluminio que utilizamos. Si usted tiene un rompecabezas, o puede pedir prestado uno, será más fácil. Usted puede hacer esto usando tu herramienta mini, pero tarda un rato y realmente apesta el lugar cuando corte en aluminio.

Elementos específicos para este proyecto podría tener o encontrarán gratis o barato:

1. 3 x motores de unidades antiguas de CD/DVD.
   Motores paso a paso tienen 4 cables y los queremos. Algunas unidades tiene motores con sólo 2 hilos. No podemos usarlos.
   No hay manera de comprobarlo desde el exterior por desgracia, pero he aprendido que si puede abrir la unidad con un pequeño clip, podría ser un motor paso a paso. No open DC la mayoría unidades de esa manera (al menos los que probé).
   Si nos vamos por los motores de unidades de CD/DVD solo tenemos que hacer un contrapeso en el eje Z. Si usted puede encontrar una unidad de disquete de salvamento puede hacer sin contrapeso.
   La altura de Z será hasta unos 2 cm con un motor de unidad de disquete aunque! También es necesario un motor paso a paso aquí.
   Sólo arrojó algunas unidades de DVD un par de semanas atrás, así que tuvo que comprar mina (típico). Me encontré con 6 de ellos en £5 o así.

2. (A menos que se puede salvar topes de las unidades de CD/DVD puede) que necesite comprar algunos de los.
   Bueno leer sobre el funcionamiento de un interruptor de tope/límite de RepRap: tope
   Aprendí que muchas unidades de disco flexible tienen dos topes ópticos y físicos que son compatibles para nuestro uso.
   Más tarde encontré un bonito paquete con 6 topes puede invertir, con el fin de reutilizarlos para futura impresora 3D: 6pcs Mech tope interruptor fo CNC 3D impresora RepRap Makerbot Prusa Mendel RAMPS1.4 en £6 con envío gratis - tema: 351156547800. Esto va a subir su precio total algunos aunque.
   No utilizo topes en mi pequeña impresoray hecho terminó con el mucho más pequeño, más simple y más barato estándar final de carrera. Estas viene en diferentes formas. Con y sin rodillos, grandes o pequeñas palancas etc.. Terminó gustando con palancas rectas pequeñas y medianas y otras pelusas o sin rodillos.

Importación lo es, que no necesita ninguna electrónica adicional o piezas que no sean el límite cambia ellos mismos. Tiene el Arduino Mega, lo que se llama, resistencias pull-up, así que no tenemos que soldar en resistencias o tal.

Una normal de alimentación de un computer. La alimentación ATX estándar puede darnos los 5v y 12v que necesitamos. Se pueden comprar muy barato así. Puede también llegar 7v de él si es necesario en algún momento.
Es posible que tenga un 12v 8-15 + amperaje ladrillo negro alimentación en algún lugar. Tuve dos de esos, una vez utilizado para mi computadora (picoPSU).

Un pequeño ventilador alrededor de 30-40 mm x 30-40 mm para enfriar la cabeza de la extrusora. Cualquier fan viejo hará como puede adjuntarlo a golpe en la cabeza de la extrusora.

Elementos básicos y los materiales necesarios:

Puede que tenga que comprar estos artículos, pero he probado usando componentes usted puede encontrar útil durante años.

Les recomiendo que compren cajas de 100 o más de cada uno. No es que usas que muchos para este proyecto, pero es una buena manera de poner en marcha su colección bricolaje. M4 es de 4mm de diámetro. Tan si una tuerca es M4 se ajusta con tornillos de 4mm, que incidentially es llamado M4 así. Usted puede hacer este instructable con el M4 tamaño entero. Tener algunos M3 es agradable aunque, pero soy sólo va a utilizar para el ajuste del nivel de heatbed.

1. Barra de threadded de M4. 1 metro.
2. Una caja de pernos/tornillos de M4 30-40mm de largo. Si usted quiere retener el padre de los costos, usted puede comprar una barra adicional de threadded de M4, pero va a tardar mucho más tiempo con el corte de piezas para encajar.
3. M4 arandelas, arandelas de bloqueo y las tuercas. Recomienda caja de 100 piezas de cada uno.

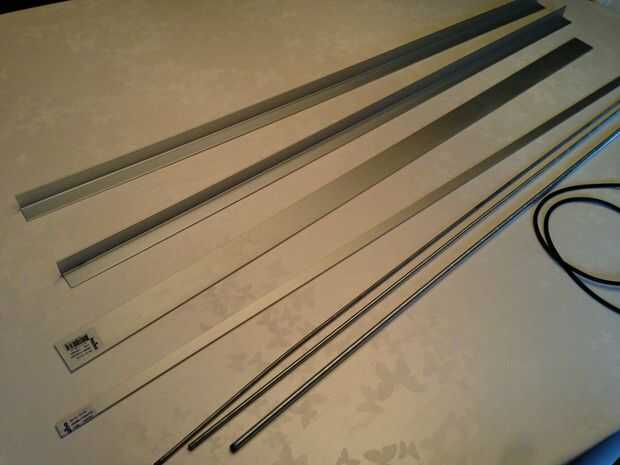

4. Ángulo de aluminio 25mm a cada lado, 3mm de espesor, 1 metro de largo.
5. Aluminio plana 15mm de ancho, 3mm de espesor, 1 metro de largo. (usted puede hacer sin esto si quieres).
6. Aluminio plano 40mm de ancho, 3mm de espesor, 1 metro de largo.
7. Encontré un trozo de 8cm largo 6cm ancho 3mm espesor aluminio que acabé usando como heatbed.
   Tuve originalle planea usar parte del aluminio ancho 40mm y luego coloque una placa más grande en la parte superior de la cubierta de DVD.
   Cuando construyo mi impresora Real más tarde, aprendí que el material llamado ABS magníficamente grabados en placa de acrílico frío solo. Eso significa que no tienes que hacer una cama caliente o hacer ventiladores para enfriar los objetos impresos o cualquier cosa, como ABS no fans. (todavía necesita un ventilador para enfriar el extremo frío, de su hotend (parte superior de la misma)).
8. Algunos cables. para el contrapeso.
9. Algunos tubería de plástico o metal para caber alrededor de allí cuatro nuestros contrapesos. Compré un tubo metálico de 1m que encaja sobre la barra de 4m threadded.
   Tal vez usted puede encontrar algunas viejas ruedas pequeñas o algo en lugar de otro.
10. Algunos termoencogibles para poner alrededor de/sobre wirejoints - puede utilizar algunos otros empalmes mecánicos en lugar de otro si es más de su agrado. Vea si puede encontrar una caja de termo retráctil con diferentes tamaños. Desea que los tamaños pequeños para este proyecto. Se enumeran como 2:1, 3:1 o 4:1. Es cuánto encogen cuando se calienta. Es decir. un 4 m m 2:1 va hacia abajo a 2mm de diámetro. Una se contrae 4:1 de 4mm hasta 1 mm de diámetro.
    Cuanto más puede encoger el más caro (normalmente). 4:1 es el rango normal.
    Cuando conectas dos cables quieres soldarlos juntos en muchos casos. Ponemos termo retráctil alrededor de él para evitar cortocircuitos.
11. Si no quieres soldar y utilizar termo retráctil para unir los cables, podría echar un vistazo en los mecánicos conectores Wago (información de producto) - más barato de eBay alemán. Va a levantar aunque su lote de la Costa. Tengo algunos de estos y te puedo recomendar estos. Especialmente cuando son pequeños y reutilizables.
12. Un alambre fino. Salvar algunos de los ventiladores de PC o similar. Menos de 0, 5mm de diámetro es necesario para nuestros motores. No tengo una herramienta de medición digital para leer el tamaño exacto.
13. Un alambre más grueso. 0, 5mm o 0, 75mm. Conseguir un montón de él. Si desea, puede utilizar alambres más gruesos.

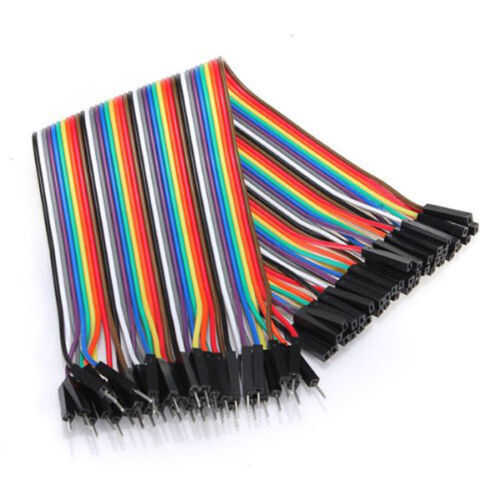

14. DuPont de macho a hembra Cable de conector de línea. Compré en pr £0,99 40 cables. Más tarde compré para mi impresora real, ya que son impresionantes!

15. Du Pont macho a Cable conector de línea masculina. Compré en pr £0,99 40 cables.

16. No ir a comprar enchufes separados de Dupont como vas a pagar un overprize enorme en comparación con el que algunos sistemas como en #12 y #13. Estamos utilizando los tapones del #12 y #13 para conectar todo a nuestra Junta de RepRap. Compra de enchufes individuales también necesitará comprar pins y una crimpadora.

Si los cables todo Dupont + conectores es demasiada molestia para usted, usted puede realmente comprar un set completo de cables con todo que lo necesario (supuestamente) para su 1.4 de rampas.
Precios no se incluyen en los totales de mi. £12,95 + gastos de envío de £1,15. Mucho más barato que comprar enchufes individuales pero aún más que el enfoque de Dupont.

Tuve algunos borde-forro de goma que solía en los bordes inferiores funcionan como pies. Puede prescindir o llegar a algo más. Realmente no necesita a menos que la impresora termina con los bordes afilados.

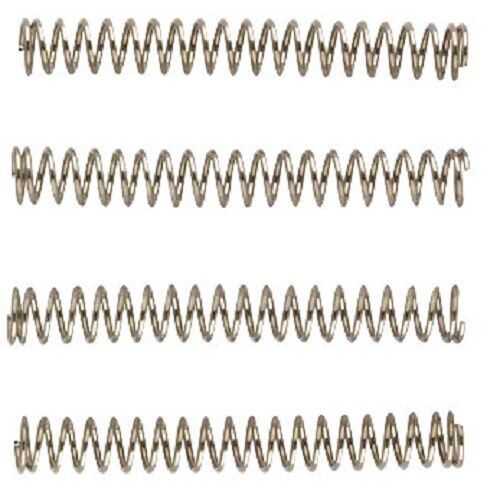

4 muelles de x para Heatbed Vea si usted puede desenterrar algunos localmente de alguna manera. Vamos a utilizar muelles para asegurarse de que podemos nivele de nuestro heatbed. Pueden utilizarse cualquier resortes como les caben entre las dos placas que utilizamos para construir nuestro heatbed... Vea si usted puede encontrar algunos con diámetro interno de 3, 3-3.5 para usarse con M 3 tornillos. Pueden encontrarse tan bajo como £1 de 12 en china. Si vas con M4 todos construir debe por supuesto conseguir resortes con mayor diámetro.

Lista de partes específicas de la impresora 3D

(Precio opcional precio)
Precio: £89,03 / £95 (encontré usted puede conseguir mucho más bajo si usted compra de http://www.miniinthebox.com/)

1. Arduino Mega 2560 revisión 3
   He pagado £14,49 + envío £2,94 = 17,43 - que es muy sobrevalorado como Arduino + rampas Junta por ese precio casi. Usted no quiere comprar en china como tardo un mes (si usted es afortunado) para obtener un reemplazo si hay una falla.
   Se trata de la plataforma Arduino Mega 2560 donde pones la placa de control 1.4 rampas sobre él. Esta tarjeta puede utilizarse para todo tipo de diversión de la materia y puede ser reutilizado para el 3Dprinters más grande y quizá el CNCs.

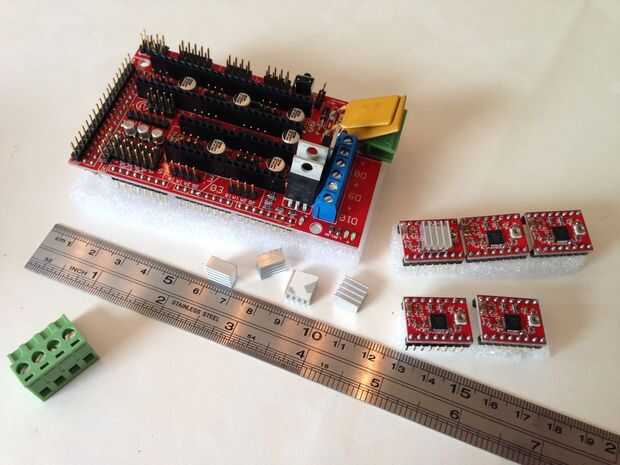

2. RAMPAS de tablero de Control 1.4 + 4 módulos de Stepstick conductor de X A4988
   He pagado £10,98 con el envío libre en eBay. (tema: 81223071728)-esto es en China que realmente no puedo recomendar como la potencial espera es larga. Potencial de ahorro aunque es impresionante!
   Esta es la impresora 3D extenstion/plataforma para nuestro Arduino Mega 2560.
   La Junta de control de rampas 1.4 es solo interfaz donde todo está conectado.
   Nos tiene o necesita un módulo del controlador para cada motor paso a paso. Eso significa 1 de X, Y, Z y estirador de motor, así que 4 en todos. Si queremos, podemos utilizar 2 unidades y 2 motores para el eje Z o tal vez 2 extrusoras, que requerirían 5 conductores.
   Esto puede ser reutilizado para mayor 3Dprinters y CNCs en una fecha posterior. Más grande tiene límites como los módulos de controlador sólo entregarán hasta 1amp cada.

3. Impresora 3D - filamento extrusora alimentador Kit con Motor Nema 17 y controlador
   Elegí el tamaño del filamento 1, 75mm. Tengo el kit de alimentador de lado izquierdo.
   He pagado £19,95 + gastos de envío de £6.90 = £26,85 (artículo: 201242249437)
   Este es uno de paso a paso, que tenemos que comprar ya que los motores de las unidades de CD/DVD no son lo suficientemente potente.
   Esta fuerza el filamento en la hotend.
   El "Kit de alimentación" es el negro lo plástico sólido conectado directamente al motor Nema 17 que incluye rodamiento de rodillos de ranurado, resorte y tornillos de fijación.
   Usted puede comprar un Kit de alimentador adicional si desea para múltiples tamaños de filamento kit adicional. (bonito aunque caro kit).
   Yo uso este motor particular + kit pueden ser reutilizado para una impresora 3D más grande por el camino y porque no quiero experient con crear mi propio kit de alimentador.
   Se denomina una configuración de "Bowden extrusora". Puede encontrar más barato pero sólo asegúrese de que usted puede averiguar cómo crear o montar en las piezas necesarias para crear una extrusora.
   Nota: Este estirador es lejos de ser perfecto y quiere un motor de paso a paso más de gran alcance para una extrusora de impresora real. Usted también nee para llegar a algún tipo de artilugio para mantener el cable de bowden unido a esta extrusora.

4. PFTF - tubería del Teflon.
   Guía el platic filamento de un estirador del filamento y en el extremo caliente. Terminé comprando un tubo de 1 m PFTF con conexiones en los extremos.

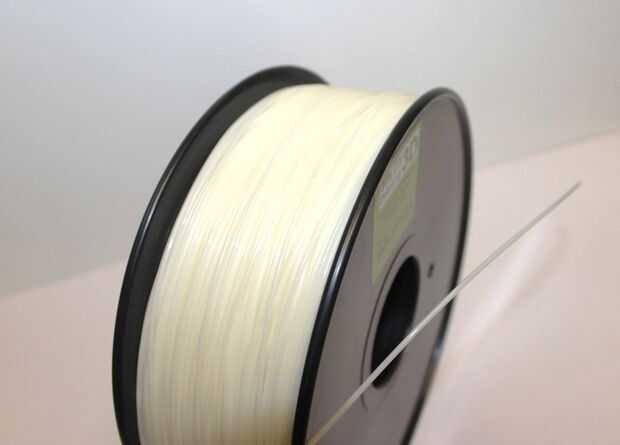

1. 3D impresora filamento PLA o ABS 1, 75mm (probado mucho aún)
   He pagado £6.90 (artículo: 200955198928)-fue enviado con mi parte 2 (kit de extrusión)

Este es el plástico "alambre" que es utilizado como material. Usted puede comprar esto en diferentes colores y diferentes tamaños. Tamaños normales son de 3mm y 1, 75mm.
El precio que pagué es alto por la cantidad de material que he recibido, pero es más barato que comprar dos libras y estaba muy incierto tanto realmente usar todo. O realmente no sabía las diferencias entre los dos.
Te recomendaría comprar el ABS y no PLA y hacer una cama de acrílico impreso para este proyecto.

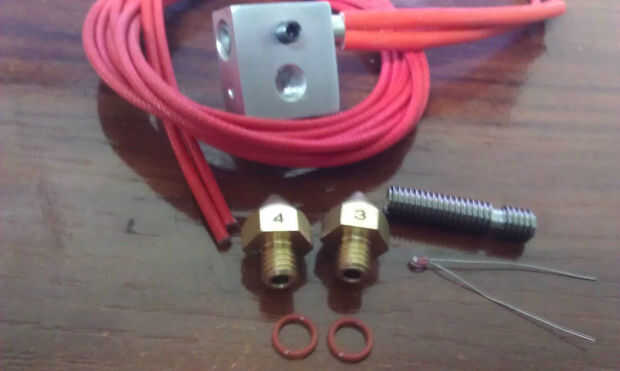

Cartriged y la impresora 3D Hotend MK7 MK8 Noozle 03 y 0,4 termistor (Sé que se escribe mal)
He pagado £14,29 + £3,93 en envío = £18,22 (artículo: 121305643475) (no la mejor calidad)
Esta es la parte centrada en 3D de nuestra máquina. Este es el paquete que desmontar si tienes construída una CNC combinado y la impresora 3D.
El cartucho contiene el elemento calentador y se inserta en el extremo de aluminio de la cabeza. El hotend se calienta y puede derretir el plástico que es exprimido por el noozle. Este paquete incluye 2 noozles: 0,3 y 0, 4mm.
El termistor se utiliza para medir la temperatura de la Hotend.
La barra de "threadded" es realmente hueca y contiene el compartimiento de "fusión". Algunos modelos vienen con disipadores de calor adherido. Hacemos nuestros propio.
Usted puede comprar a todo tipo de cabezas J.
Mi hotend específico nunca demostró para arriba, y terminó consiguiendo un reembolso y encontrar algún otro vendedor. El primer vendedor inmediatamente dio un reembolso, por lo que no he tenido problemas en ese sentido.

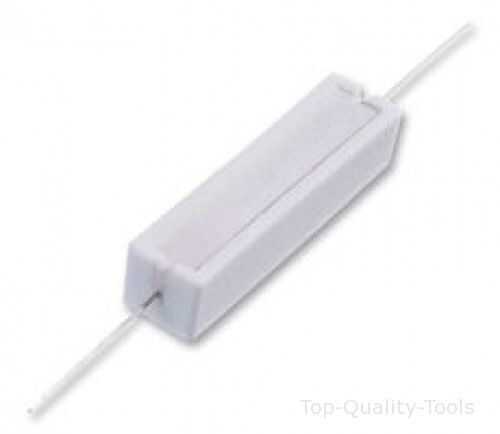

5 X Resitors, de cerámica compacta 7W 22R parte # WELWYN SQP7S-22RJB15
He pagado £3,21 + £2,95 en envío = £6,16 (artículo: 390813570865)
Sólo necesitaba 2 de estos. Deben ir a colocarse debajo de nuestro semillero. Puede calentarlo suficiente para nuestra necesidad. Atribuimos estos mediante cinta de Kapton.
Busque localmente mejores precios si usted sabe de una tienda de electrónica. O simplemente pasar más tiempo en eBay que yo.
Nota: recomiendo usar un pedazo de acrílico para imprimir ABS, por lo que estos no son necesarios.

2 x termistor 100K
Estos se utilizan para medir la temperatura cerca del extremo caliente y el caldo de cultivo.
He pagado £1,49 + envío gratis. (tema: 301299947038)
Estos pueden conseguir más barato pero he comprado algunas que vino adjunta al alambre con algunas envolturas protectoras etc. como espero que será más soportable forma.
Nota: Estos termistores son sólo una potencia de hasta 200 c. Es seguramente debido al material de insolación que podrían incendiarse o derretirse si la temperatura supera la 200 c. Eso significa que éstos se pueden utilizar solamente para la cama caliente, que te recomiendo que no uses para este proyecto.

Cinta de Kapton
Esta es básicamente la cinta que puede soportar muy altas temperaturas.
Necesitamos esto para unir nuestros termistores en el extremo caliente. Se trata de £1 y hacia arriba, dependiendo de la anchura y legth que comprar.
Ten cuidado que muchos vendedores realmente vende "Koptan" y no "Kapton". Leer la descripción y observe cuidadosamente las imágenes. También consultar cuando usted lo reciba.

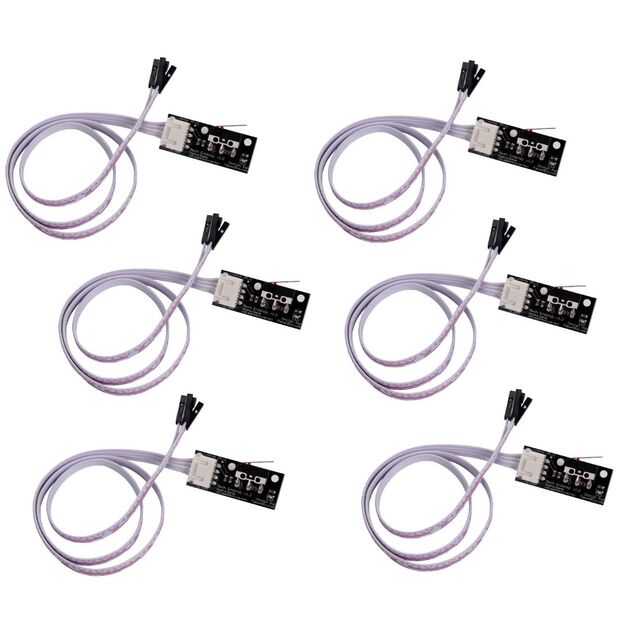

Interruptor de tope para impresora 3D CNC RAMPS1.4
No tienen para comprar estos. Puede utilizar los de la unidad de DVD o configurar en el software. Enumerados aquí para hacer la lista completa.
Encontrado en £6 con envío gratis - tema: 351156547800.
No utilizar cualquiera para la impresora pequeña. Recuerde lo que escribí sobre interruptores básicos que escribí anteriormente.
