Paso 4: Motores paso a paso: soldar los cables y averiguar el pin.
Encontrar pares de bobina

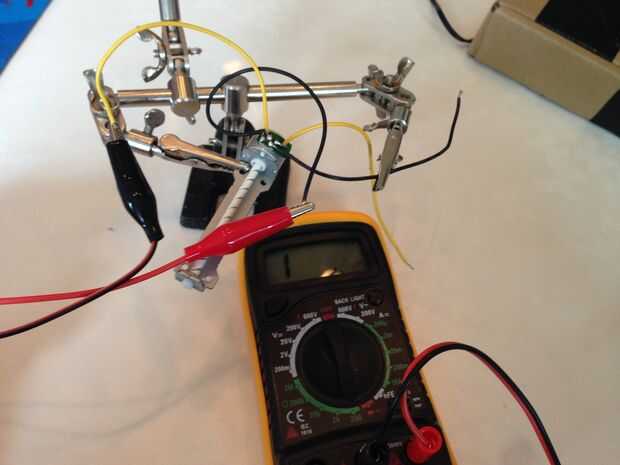

Esto es donde vamos a poner nuestro multímetro a buen uso. Puse mi selector (selector redondo rueda) en 200 ohmios y había probado dos pins a la vez. Al encontrar una configuración con una resistencia medible (algo que se muestra en el multimetro), significaba que había encontrado un par conectado a las bobinas del mismo.
Nota: la forma correcta de hacerlo es comprobar la continuidad donde tu multímetro señal/ruido cuando hay una conexión entre los dos cables.
Se fotos de cómo hice las soldaduras.
Tuve 3 juego motor: PL15S-020

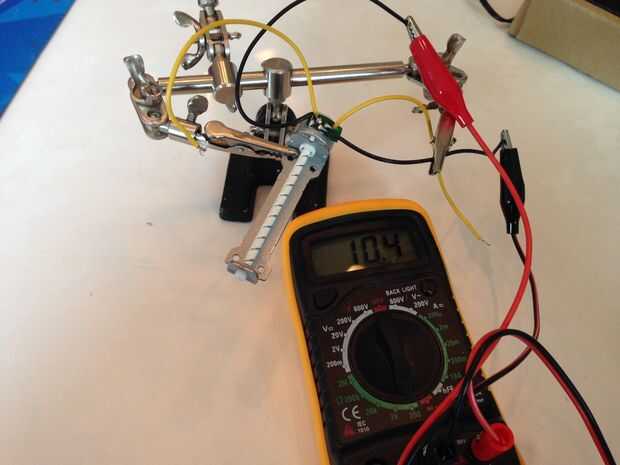

La resistencia a través de las bobinas de la PL15S-020 es ohmio de 10-11. Mencionar esto como uno de mis otros motores tenía las dimensiones exactas del mismo y la misma resistencia mientras que otros eran mucho más largos y tenían resistencia de 20 ohmios en lugar de otro. No sé cómo traducir en uso del mundo real. Pensé que los motores más largo permitiría crear objetos impresos más grandes, pero no hizo para un mayor rango de movimiento.
De soldadura

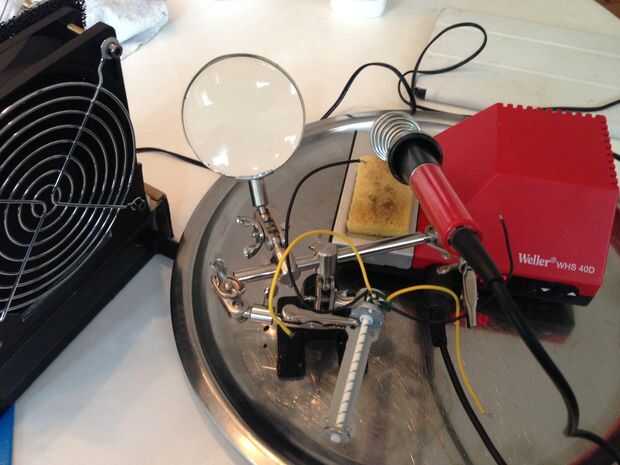

Individual de los motores paso a paso de los caddies de tracción. Ponga uno en mi 3 º mano quijada de cocodrilo y desoldar las cuatro clavijas. A continuación, utiliza la segunda mandíbula de cocodrilo para sostener el cable y alineados de tal manera, que no tengo que controlar manualmente también. Lo que significa podría enfocarse en controlar mi soldador y estaño.
Mantuve la tira plana de alambre ya que hay algunos hilos de cobre sensibles justo debajo de él, bajando a las bobinas. También impide que la soldadura encontrando su manera abajo en la bobina sí mismo.

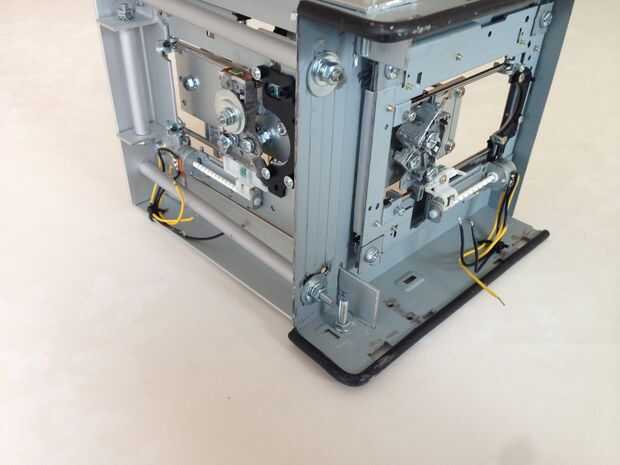

He soldado mi alambre directamente en el motor y corta la tira de alambre plana. He visto otras personas sus cables hasta el final de la tira de alambre de la soldadura en su lugar. Hacer lo que encontrar trabajos mejor para usted. Sólo asegúrese de que los cables de soldadura/no interfiere mecánicamente usando los motores en el motor de la cama luego - podrían ser algunas limitaciones de espacio.

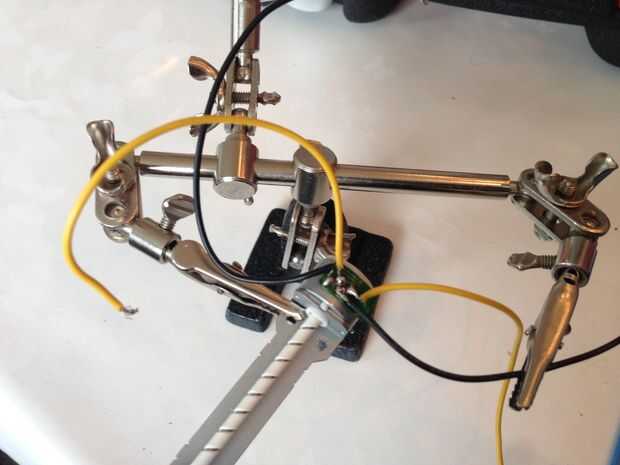

Usé algunos cables de los ventiladores del ordenador. Utilicé los cables del mismo color para cada par en los motores. Es decir: 2 amarillos y 2 negros en un motor donde los 2 leer los cables está conectado a la bobina misma.
Ver fotos para ver lo que estoy hablando.
Pruebas de corto circuito
Después de soldar redid la prueba para asegurarse de que no acabo de hacer un corto. Lo he probado para asegurarse de que no hay ninguna conexión entre los dos pares de cables.
Si se produce un cortocircuito puede quitar el estaño por fusión lo y succionar con el lechón de la soldadura y rehace la soldadura de los cables afectados.
Cinturón en los cables con algunos cierres de alambre para evitar los ripeo suelto mientras construimos nuestra impresora (lo hice antes de comprimir para arriba). También desea zip-les para proporcionar alivio de tensión - ver fotos.
